Автоэкскаватор MAN Bagger 4x4

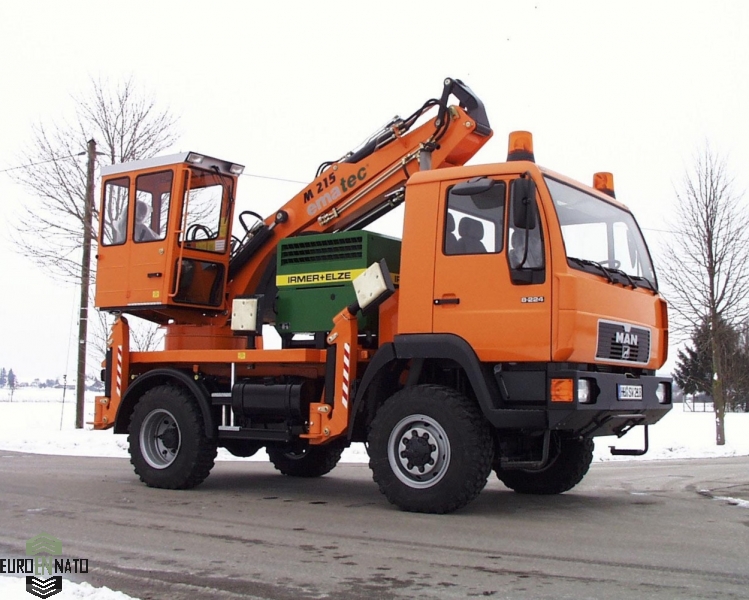

MAN-EmaTec M213 Multi-Purpose Loader представляет собой многофункциональную краново-копательную самоходную машину, в составе пневмоколесного тракторного носителя MAN 4x4 и гидравлической полноповоротной многофункциональной телескопической стрелой, сочленно-шарнирного типа, производства Ematec M215. Главный рабочий орган копающего экскаватора, это двух челюстной копающий грейфер Ematec Grab Clamshell 50S, с помощью которого производиться вертикальное копание грунта, как с предварительным рыхлением, так и без. Грейферный экскаватор позволяет разрабатывать грунты I-III категорий, и характеризуются малыми габаритными размерами, что позволяет эффективно использовать машину в стесненных условиях городской застройки, в труднодоступных местах и закрытых помещениях. Главный элемент универсального грейферного экскаватора, это составная 2-х секционная телескопическая стрела с шарнирным сочленением, которая в свою очередь шарнирно прикреплена к поворотной платформе. На другом конце стрелы расположен адаптер для подключения навесного инструмента. Оборудование позволяет производить совмещение всех рабочих операций.

Экскаваторное оборудование, в составе полноповоротной платформы и надрамника опорной части, установлено на специальном пневмоколесном тракторном  шасси экстремальной проходимости, производства MAN с системой полного привода 4х4. Отличительными чертами этого вида рабочей спецтехники, являются высокая транспортная скорость, повышенная проходимость благодаря приводной оригинальной тракторной схеме с полным приводом всех колес, с высокой надежностью и выносливость в сложных условиях. Экскаваторное тракторное шасси обладает высокими характеристиками грузоподъемности, тяги, и проходимости что позволяет многофункциональную коммерческую эксплуатацию, в том числе допускается установка дополнительного оборудования, для выполнения тяговых операций, рыхлительных и бульдозерных работ.

Преимущества колёсного грейферного автоэкскаватора:

Грейферный экскаватор на базе автомобильного тракторного шасси имеет ряд важных преимуществ, делающих его эффективным инструментом в промышленном производстве, сельском хозяйстве, в коммунальном секторе. Шасси обладает высокой скоростью перемещения, что позволяет применять экскаватор в случаях, когда требуется высокая мобильность: в военном деле (инженерные войска, дорожные войска), при выполнении спасательных операций, при строительстве дорог, очистке каналов. Рабочее оборудование экскаватора: это преимущественно двух-челюстной грейфер. Экскаваторное оборудование позволяет выполнять работы со всеми видами грунтов плотностью до 1800 кг/м.куб.

Самоходная тракторная платформа дополнительно может иметь навеску для выполнения различных землеройных и тяговых работ, что делает экскаватор универсальной рабочей машиной типа «экскаватор-погрузчик». В состав оборудования на шасси может устанавливаться инструмент: фронтальный погрузочный ковш, бульдозерный отвал, снегоуборочная шнекороторная установка, рыхлитель, вилочный портал, рыхлитель, лебедка, эвакуационное оборудование. Использование автомобильного шасси Унимог, обеспечивает экскаватору высокую транспортную скорость передвижения и отличную проходимость. Отличительная особенность грейферных экскаваторов- обширная сфера применения, в том числе: очистка и планировка откосов, организация насыпей высотой до 5 м, работа в труднодоступных местах и местах ограниченных по высоте, способность рыть под прямым углом, под трубопроводами и коммуникациями. Универсальность заключается в уникальной стреле, с телескопом, который увеличивает зону работы установки, и позволяет использовать планировочные ковши методом выдвижения с сохранением  прямой траектории движения планировочного ковша. Стрела так же позволяет навешивать большое количество дополнительных устройств, и использовать конструкцию как грузоподъемный кран. Вся сила данного типа машин используемых для экскавации, планировки и грузоподъемных работ, это большой выбор навесного инструмента, который позволяет значительно расширить возможности грейферной копающей машины. Что с компактным и легким спецшасси Унимог, позволяет эффективно использовать планировочный экскаватор-погрузчик на рассредоточенных объектах, в городском коммунальном хозяйстве, в сельскохозяйственном секторе. Наиболее эффективно они используются при планировании наклонных поверхностей каналов, насыпей и выемок земляного полотна, расположенных ниже уровня стоянки экскаватора.

Ematec M213 Multi-Purpose Excavator оборудование:

Полноповоротный гидравлический грейферный экскаватор спецшасси трактора, производства компании Ematec, серии M213, это мобильное землеройное оборудование, предназначенное для копания, послойного срезания грунта, планировки, погрузочно-разгрузочных операций, и строительно-монтажных работ на рассредоточенных объектах. Все работы экскаватор производит в том числе, в условиях сильно пересечённой местности V категории, изрезанную препятствиями (оврагами, реками, озерами, болотами, лощин, оврагов, канав, насыпей и т. п.), которые ограничивают свободу передвижения колесной автотехники. Движение колесного экскаватора и проведение работ допускается при температуре окружающего воздуха от -50° до +50° по Цельсию.

Экскаватор обеспечивает выработку грунта в режиме экскавации до 40 м.куб/ч. При этом, максимальное вырывающее вертикальное усилие на челюстях ковша при работе достигает 3.5 тонны. Вертикальное максимальное нажимающее развиваемое усилие на ковш копающего грейфера составляет 11.8 тонны. Конструкция экскаваторной установки имеет специальное исполнение, которое учитывает возможности шасси, поэтому установка имеет компактные дизайн, с надрамником и опорными домкратами, и специальную схему складывания стрелы для избегания раскачки и возможности укладывания в дорожный габарит при транспортировке. Так же шасси экскаваторной установки обладает высокой маневренностью, экстремальной проходимостью, надежностью и легкостью управления, что позволяет использовать его как кран на объектах с различными типами подъездных путей. Двухосное шасси с крупногабаритными шинами позволяет обеспечить минимальные нагрузки на оси при передвижении по дорогам всех категорий сложности.

Экскаваторная установка на пневмоколесном шасси имеет в составе две конструктивные части - неподвижная силовая рамная надстройка, монтируемая на носитель, и поворотная платформа с установленной экскаваторной стрелой. Неповоротная и поворотная часть, связаны между собой опорно-поворотным устройством, передающим нагрузки (грузовой момент, вертикальные и горизонтальные силы) от поворотной части на неповоротную, а также обеспечивает возможность вращения поворотной части относительно неповоротной части. Опорная неповоротная платформа смонтирована на раме автомобильного самоходного шасси, и имеет в конструкции важный элемент - опорные распашные аутригеры в количестве 4-х штук для создания опорного контура. На экскаваторе  используется электрогидравлическое управление аутригерами, что повышает их надежность и мобильность. Управление аутригерами осуществляется из кабины оператора и позволяет вести корректировку положения машины, не прерываясь переходами машиниста экскаватора из кабины оператора в кабину шасси. Опорные домкраты гидроцилиндры выдвижения опорной части. Имеется подвижная опора подпятника аутригера, которая самоустанавливается на поверхности. Опорный контур опор составляет 3900х2300 мм, с возможностью регулирования вылета кормовых домкратов. Передвижение шасси из кабины обеспечивается методом подтягивания или отталкивания стрелой.

Неповоротная рама экскаватора, монтируется как надрамник автошасси, представляет собой самонесущею сваренную из высокопрочной стали Weldox, балочно-коробчатой конструкцию, предназначенную для восприятия усилия, возникающего при работе стрелой экскаватора. Неповоротная рама крепиться непосредственно к шасси носителю, через болтовые соседние и стремянки. Зубчатое зацепление механизма поворота платформы и опорно-поворотного устройства внутреннее, что защищает зубья пары от попадания абразивного материала и способствует хорошему «удержания» смазки. Механизм поворота имеет съемную ведущую шестерню и съемный аксиально-поршневой мотор, что улучшает ремонтопригодность, и снижает стоимость ремонта. Наличие тормоза на механизме поворота делает работу на экскаваторе более удобной и безопасной. На поворотной раме установлено  экскаваторное оборудование, механизм вращения поворотной части, экскаваторный портал, гидравлическое оборудование и кабина с элементами управления и контроля.

Привод экскаватора гидравлический. Гидравлический привод рабочего оборудования машины обеспечивает все функциональные возможности экскаватора, подъем и опускание стрелы, выдвижения телескопической секции стрелы, изменение угла наклона стрелы, поворот стрелы (платформы) на 360°. Причем все операции могут быть совмещены. С помощью гидропривода производится также управление четырьмя домкратами опор, гидроцилиндрами выдвижения - втягивания выносных опор и двумя гидроцилиндрами механизма блокировки подвески. Привод экскаваторной установки производства Bosch-Rexroth осуществляется при помощи гидронасосов, и гидравлических распределителей, с приводом от двигателя шасси. Гидравлическая система установки обеспечивает плавное управление всеми механизмами с широким диапазоном регулирования скоростей рабочих операций, а также возможность одновременного совмещения нескольких операций с высоким уровнем точности. Для управления рабочими операциями применена электрогидравлическая пропорциональная система управления, обеспечивающая более точное и плавное управление рабочими операциями. Система гидравлического привода с обратной связью, отлеживает текущие потребности установки, имеет в составе две секции насосов. Для обеспечения стабильной температуры имеется система принудительного охлаждения масла. Объем масла в системе 130 литров. Гидропривод в сочетании с электрогидравлической системой управления с помощью электрических джойстиков обеспечивает легкость и простоту управления оборудованием, плавность работы, широкий диапазон рабочих скоростей с высокой точностью их регулирования и совмещение нескольких рабочих операций, что значительно повышает рабочие возможности экскаватора. Насосы установки аксиально-поршневого типа, регулируемые с открытым контуром и с автоматической регулировкой подачи жидкости по давлению. Гидравлическая система имеет двойную фильтрацию на сливе масла в бак, в состав оборудования входит обратный клапан, который автоматически регулирует температурный режим в гидросистеме.

Стрела установки имеет шарнирный механизм соединения стреловой части и рукояти, с использованием гидроцилиндров для изменения геометрии, с длиной вылета 6 метров, с возможностью максимального вылета за счет телескопического выдвижного удлинителя до 7.5 метров. Стреловое оборудования позволяет оперировать грузом массой до 3-х тонн. На оголовке стрелы установлен механизм быстрой смены навески, с возможностью ротации ковша с помощью устройства Tiltrotator для вращения навесного оборудования, с возможностью вращения головки на 360 градусов. Изменение угла наклона стрелы производиться двумя гидравлическими цилиндрами двух стороннего действия, с углами наклона в пределах от -70° до 45° градусов. Экскаваторный ковш с грейфером, имеет классическую складываемую конструкцию с параллельным размещением рукояти и стрелы продольной проекции. Это позволяет иметь экскаватору компактный размер, а так же развивать большую транспортную скорость машины без риска раскачивания экскаваторной установки. Возможность удлинения стрелы, с использованием грузоподъемного и захватного оборудования, позволяет экскаватору выполнять крановые операции: устанавливать грузы в труднодоступных местах, проносить их среди смонтированных конструкций.

Кабина оператора имеет рациональную форму, с развитым остеклением. В кабине оператора расположены два удобных пульта управления, на которых установлены джойстики немецкой фирмы «Bosch-Rexroth», которые обеспечивают плавное пропорциональное переключение золотника, что обеспечивает быстрое, точное, легкое и надежное управление рабочим экскаваторным оборудованием. На приборную панель управления экскаватора вынесены все необходимые измерительные приборы (тахометр, указатель температуры масла, указатель температуры двигателя, заряд АКБ, уровень топлива в баке, счетчик времени наработки) и индикаторы, позволяющие оперативно контролировать параметры работы экскаватора.

Рабочий инструмент планировочного экскаватора благодаря системе быстрой замены, имеет широкий выбор по типу и назначению. В состав навесного оборудования входят быстросменные стреловые удлинители, механизм вращения (ротации) оборудования, и дополнительную гидравлическую линию навесного инструмента. Базовым инструментом является грейферный экскаваторный ковш объёмом 0.35 м.куб, с зевом ковша от 300 до 800 мм. Возможна установка экскаваторных ковшей по типу обратной лопаты, и сменными противоизносными насадками высоко прочности с различным объёмом, в том числе для работы в условиях карьера. Выбор ковшей наиболее широк, для разных работ предусмотрены ковши с широкой режущей кромкой, или планировочные, ковши с рыхлителями, ковши траншейные, ковши с готовым профилем, отвалы грейдерные и планировочные. Уникальность машины позволяет так же использовать большой выбор различного оборудования: вилы, кирковщики, рыхлители, различные гидравлические клещевые захваты, челюстные, грейферные, для труб и леса. Устанавливается так же специальное оборудование - катки грунтовые, уплотнители, вибротрамбовки, приводные фрезы, шинный манипулятор, гидромолоты.

Фронтальное навесное оборудование: в передней части экскаватора размещена плита-адаптер для быстрой смены оборудования. Это позволяет устанавливать оборудование и инструмент: бульдозерный отвал, многопозиционный снегоуборочный отвал, грейдерный отвал, шнекороторный снегоуборщик, гидравлическая тяговая лебедка.

Планировщик-экскаватор МАн 4х4 оснащен системой гидравлического подключения и рукавными гидравлическими барабанами для сменного ручного гидравлического инструмента. Это резко повышает возможности универсального трактора, так как позволяет эксплуатацию трактора как мобильной гидростанции привода ручного инструмента как: перфораторы, пилы, буры, дрели, пилы, отбойные молотки, помпы и др. Гидравлический инструмент - надежный, мощный, экономичный и компактный помощник при проведении строительных, аварийно-спасательных работ, работ в шахтах, под водой и других специальных работ. Гидравлический инструмент - это закрытая система, нечувствительная к пыли, воде (можно работать под водой) и температуре, что обеспечивает долгий срок службы инструмента и снижает требовательность в техническом обслуживании (нужно проверять только фильтры и наличие масла). Гидравлический инструмент компактен, прост в использовании, безопасен в работе и обладает массой преимуществ перед пневмо-, электро- и бензоинструментом.

Multi-Purpose Truck описание конструкции:

Специальный планировочный экскаватор для тяжелых внедорожных работ, использует тракторное шасси экстремальной проходимости серии MAN KAT, с сохранением высокой мобильности и подвижности за счет использования полного привода всех осевых агрегатов, и уникальной конструкции всей машины. Колесный носитель оборудования относится к самоходной платформе энергетически насыщенного трактора, и выступает как законченный моторизированный самоходный агрегат носитель оборудования. Шасси-платформа с двумя осями использует большое передаточное число в главных передающих парах, что с блокировками дифференциалов и специальными шинами делает тягу шасси на уровне мощных пневмоколесных пропашных тракторов, а установленное мощное гидрооборудование машины относит данный тип машины к универсальным энергонасыщенным промышленным тракторам. Эффективность использования экскаваторного оборудования, и его шасси зависит от совершенства машины, и заложенном конструкторами потенциале, в данном случае шасси специально разработано для перемещения в критических условиях климата и сложной дорожно-опорной поверхности с большим перепадом высот. Шасси MAN KAT 4x4 учитывает особенности экскаваторной установки, без ущерба надежности и выносливости при эксплуатации в сложных условиях. Колесный носитель оборудования относится к самоходной платформе энергетически насыщенного трактора, и выступает как законченный моторизированный самоходный агрегат носитель оборудования. Шасси-платформа с двумя осями использует большое передаточное число в главных передающих парах, что с блокировками дифференциалов и специальными шинами делает тягу шасси на уровне мощных пневмоколесных пропашных тракторов, а установленное мощное гидрооборудование машины относит данный тип машины к универсальным энергонасыщенным промышленным тракторам.
