Снегоболотоход с краном Supacat 6x6

Кран манипулятор вездеход купить


Технические характеристики

  • Снаряженный вес

    1.9 тн

  • Производитель

    Supacat

  • Грузоподъемность

    1.7 тн

  • Шасси

    г/п кму гмп 0.5 тн

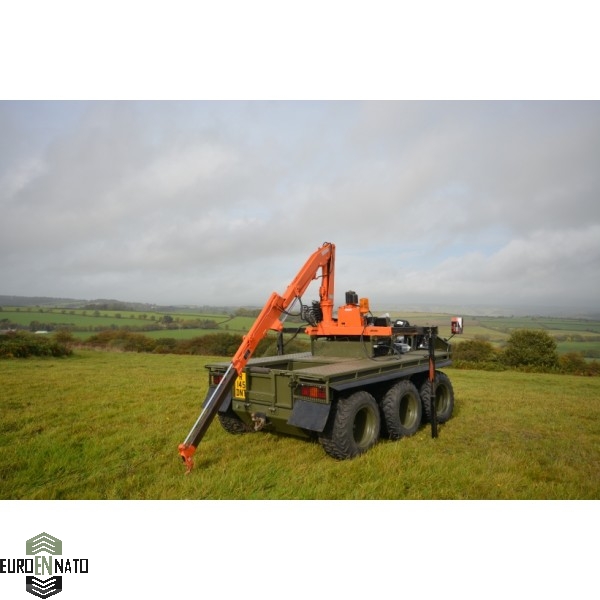

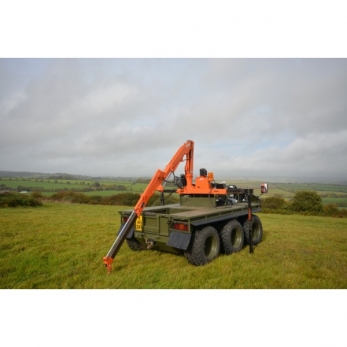

Колесный снегоболотоход амфибия All Terrain Mobility Platform Supacat (Супакат, Англия), оснащен грузовой бортовой площадкой с краном манипулятором HIAB (Хиаб, Швеция) модели 130. Вездеход предназначен для перевозки пассажиров а так же различных строительных и промышленных грузов на дорогах любых категорий, в том числе болотистой местности, в любых погодных условиях. All Terrain Mobility Platform SupaCat (СУПАКАТ, Англия) - это высокопроходимая колесная транспортная платформа амфибия для решения широкого круга задач на пересеченной местности I-V категории температуре окружающего воздуха от -50  до +50 градусов по Цельсию. Вездеходы SUPACAT ATMP - это универсальное транспортное средство, применяемое там, где заканчиваются дороги и начинаются направления. Вездеходный транспорт с краном гидроманипулятором идеален для спасателей, пожарных, жителям труднодоступных областей и исследователям. Вездеход колесный SUPACAT ATMP 6х6 оснащен мощными дизельными двигателями VW объемом 1,9 литра, автоматической гидромеханической кпп Audi, поворотными колесами 2-х осей. Благодаря специальной конструкции, вездеход способен брать на борт до 1000 кг полезной нагрузки. Бортовой снегоболотоход обладает высокими характеристиками грузоподъемности, тяги, и проходимости что позволяет многофункциональную коммерческую эксплуатацию: перевозки различных промышленных грузов, оборудования, перевозка людей, буксировка тяжелой техники на тралах, прицепах, а так же работа в качестве буксировщика тягача.

Подробные характеристики

SUPACAT ATMP 6x6

Марка-модель крановой установки

HIAB 130

Максимальная грузоподъемность кг/м

1000/1

Максимальный вылет, м/грузоподъемность на вылете, кг

2,7/400

Масса снаряженная, кг

2000

Полная масса, кг

3400

Грузоподъемность, кг

1400

Грузоподъемность с учетом сохранения плывучести, кг

200

Допустимая масса прицепа, кг

3500

Геометрические размеры (ДхШхВ), мм

3443х1935х1873

Максимальная скорость км/ч

70

Максимальная скорость на воде км/ч

5

Преодолеваемый подъем, градусов

45

Преодолеваемая вертикальная стенка, м

0,5

Угол въезда градусов

57

Угол съезда градусов

58

Давление на грунт psi

0,07

Электрическая система, В

12

Генератор, А

65

Объем топлива, л

50

Объем охлаждающей жидкости, л

10

Объем масла двигателя, л

4,5

Резиновые гусеницы размерностью 2306-500 мм

Резиновые гусеницы размерностью 2306-500 мм

Лебедка электрическая марки Warn 8000 тягой 4000 кг. Диаметр троса 8 мм, длина 24 мм.

Каркас безопасности (клетка безопасности) - защита при опрокидывании ROPS

Трюмный насос для откачки воды

Прицеп одноосный с размерностью колес тягача и гидравлической системой подъема груза на борт.

Передаточные числа трансмиссии

1 передача

3,04

2 передача

2.71:1

3 передача

1.50:1

4 передача

1.00:1

Задний ход

2.43:1

Дифференциал

3.25:1

Гидротрансформатор КПП

от 1:1 до 2.5:1



Подробное описание

SUPACAT ATMP - это 6 колесный полноприводный вездеход-амфибия с установленной крано - манипуляторной установкой, открытого типа для транспортировки грузов массой до 1000 кг по пересеченной и болотистой  местности, в том числе V категории. Вездеход предназначен для перевозки людей и оборудования через заснеженные территории, болотистую местность, а так же на дорогах общего пользования со скоростью 70 км/ч. Низкое давление на грунт позволяет вездеходу супакат справляться с широкий диапазоном сложных условий. Это полностью приспособленный к воде вездеход, скорость передвижения которого в воде достигает 5 км/ч.



Снегоболотоходы SUPACAT ATMP, успешно применяемые в ВС в настоящее время во многих странах мира, доказали свою надежность, уникальность и высокие эксплуатационные качества, особенно ценные в условиях удаленных районов. SUPACAT ATMP выпускаются в версиях 6х6, способны перевозить до 10 пассажиров или 1600 кг полезной нагрузки, перемещаться практически по любым грунтам, по болоту, снегу и по воде. На SUPACAT ATMP возможны путешествия почти по любому маршруту, с удаленностью без дозаправки свыше 300 км, и поэтому эти машины так же популярны как у охотников и рыбаков, так и у геологов или сервисных бригад, спасателей, лесников.Снегоболотоходы серии SUPACAT ATMP разработаны для профессионального использования, применяются при особенно тяжелых условиях эксплуатации.



Принципиальными отличиями этих машин являются от других ATV:

  • комбинированное рулевое управление
  • применение гидромеханической трансмиссии, позволяет распределить нагрузку на разные колеса, тем самым значительно улучшив маневренность машины и снизив нагрузки на элементы ходовой части машины а так же позволяет подвести рекордный для такого класса машин крутящий момент к колесам без пробуксовки
  • использования мощного дизельного двигателя с турбонаддувом объемом 1900 литра
  • увеличенная полезная нагрузка машины 1400 кг



Задняя грузовая площадка машины может быть легко приспособлена под специфические нужды пользователя. Машины Супакат 6х6 широко применяются в геологоразведке, нефтеразведке и обслуживании нефтегазопроводов, в прокладке оптических кабелей, в оборонном комплексе, в лесном и сельском хозяйствах.



Шасси:

Типа лодка, с несущим кузовом и пространственной рамой-фермой типа «клетка», сваренной из высокопрочной стали из квадратных профилей. Навесные панели изготовлены из высокопрочного алюминия с полыми секциями для создания водоизмещающего кузова. Днище изготовлено из цельного листа алюминия высокой твердости толщиной 5 мм. Сзади установлен буксирный прибор. Для погрузки техники в вездеход встроены рампы.



Двигатель:

Двигатель дизельный* Volkswagen ADE 1.9., 4-х тактный, 4-х цилиндровый водяного охлаждения с турбонаддувом. Рабочий объем 1,9 литра, мощность 90 л.с. Степень сжатия 23:1. Максимальный крутящий момент 164 Nm при 1850 об/мин. Система охлаждения двигателя оснащена приводным вентилятором и 2 электрическими вентиляторами с функцией принудительного включения.

*Для работы в условиях экстремальных температур допускается постоянная эксплуатация двигателя на смеси топлив: 70% дизельного топлива и 30% керосина, 90% дизельного топлива и 10% бензина.



Трансмиссия:

Полный привод 6х6 выполнен по бортовой схеме передаче крутящего момента к колесам. Центральный колесный мост со свободным 2-х ступенчатым дифференциалом передает момент к средней оси. Передача к переднему и заднему колесу осуществляется цепью. Коробка передач Volkswagen-Audi Automatic 089 автоматическая гидромеханическая имеет 4 передачи переднего хода, режим парковки и задний ход с возможностью ручного переключения скоростей. Привод 1 и 2 осью с помощью шарнира равных угловых скоростей. Межбортовой дифференциал свободный, с функцией принудительной блокировки.





Управление:

Комбинированное, с помощью управления поворотом колес 2-х передних осей марки Land-Rover 110 и бортовой блокировкой фрикционов. Управление поворотом колес, блокировкой бортов и газа  выполняется с помощью руля мотоциклетного типа с гидравлическим усилителем Ackerman. Тормозное управление и дополнительное управление газом осуществляется напольной педалью. Тормоза дисковые, привод гидравлический с усилителем от LR110. Количество тормозных дисков 4, 2 внутри лодки, 2 снаружи.



Поворот транспортера осуществляется 3-мя способами:

  • Поворот 2-х передних осей
  • С помощью бесступенчатой блокировки борта
  • Комбинированный метод



Шины:

Низкого давления, диагональные. Диски стальные размером 13x15. Шины 31х15,5х15. Ширина шины 389 мм, диаметр 788 мм. Количество слоев 4. Марка Avon Tredlite или Goodyear Wrangler.
