Труднодоступность северных районов России обусловлена сложными климатическими условиями и гигантской протяжённостью. Условия Тундры, Антарктиды и Арктики требуют использования специальных пневмоколесных транспортных грузовых средств, которые сочетают высокую грузоподъемность, экологическую безопасность и проходимость в условиях исключительно снежного дорожного полотна. Внедорожный грузовой транспортёр для Севера должен обеспечивать развитие транспортной и коммерческой инфраструктуры, путем доставки на грузовой платформе грузов, оборудования и людей.

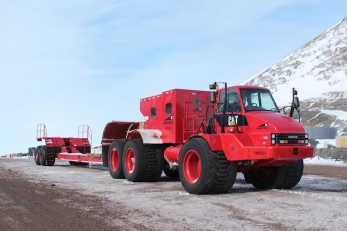

Caterpillar-Kress AHT-730C представляет собой специализированный пневмоколесный автопоезд грузоподъемностью 50 тонн, в составе седельного Арктического тягача и специального высокорамного полуприцепа тяжеловоза. Автопоезд как грузовой транспортёр представляет собой экологически безопасное специализированное транспортное средство класса Арктический вездеход, предназначенный для транспортировки людей и грузов на территории арктических зон России, областей Сибири и Дальнего Востока, а также выполнения тяговых, эвакуационных и буксировочных работ в условиях Антарктиды. Арктический автопоезд использует колёсную базу тягача с использованием промышленного энергонасыщенного агрегата с сочлененной рамой и с колесной формулой 6х6 от Caterpillar 730. Тяжелый тягач для Арктики Caterpillar с седельно-сцепным устройством и шарнирной конструкцией рамы ШСС с узлом сочленения, реализует преимущества мощных интегральных тракторов и карьерных тяжелых машин. Трал-тяжеловоз с высокой рамой имеет полезную грузоподъемность 50 тонн, с использованием двухосной ходовой части. Полуприцеп класса тяжеловоз на пневмоколесном ходу с использованием пневматиков низкого давления, это особый вид транспортного средства, относящийся к подвижному прицепному составу сверхвысокой проходимости. В качестве базовых шин автопоезда использованы огромные шины низкого давления Good-Year LSW Tundra GRIP с шириной опорной поверхности 1250 мм. Шины серии Tundra GRIP широко используют в сельском хозяйстве на мягких грунтах, заливных лугах и заболоченной местности и условиях снежного наста с учетом высоких характеристик морозостойкости покрышек. По сути, автопоезд-тяжеловоз Caterpillar-Kress это снегоболотоход, который можно будет эффективно использовать на бескрайних просторах нашей страны в качестве внедорожного грузового транспортного средства.
Тягово-сцепное оборудование |
|
---|---|
Назначение седельного тягача: седельный тягач с полноприводной трансмиссией и односкатной ошиновкой разработан для проведения тяговых работ с помощью установленного сцепного узла типа ССУ для буксирных работ по технологии «тягач + полуприцеп». Тягач имеет усиленную конструкцию, рассчитанную для тяжелой формы работ - буксировка тралов тяжеловозов, выполнение самосвальных работ в паре с полуприцепом самосвалом, для работы тяговых и буксировочных в лесной добывающей промышленности, в секторе добычи нефти и газа. Тягач оснащен тяговой гидравлической лебедкой для проведения самопогрузочных и тягового-эвакуационных работ. |
|
Тип ТС | седельный тягач |
Допустимая масса полуприцепа, кг |
130000 |
Основное сцепное устройство |
ССУ JOST JSK38G |
Диаметр сцепного пальца, дюймов/см | 3.5/90 |
Артикуляция ССУ |
в двух плоскостях с помощью шарнирной платформы |
Углы прокачки, ° |
в продольной проекции 30, в поперечной 14 |
Надрамник ССУ | JOST 505MP с гребенчатым демпфером |
Высота сцепки, мм | 1900 |
Дополнительное сцепное устройство |
ТСУ петля-шкворень Rockinger 50 мм |
Петли для эвакуации |
2х30 тонн спереди и сзади |
Лебедка | HPC-Maschinebau |
Расположение | переднее |
Привод | гидравлический |
Канат | диаметр 14 мм, длинна 60 метров |
Тяговое усилие, тонн |
10 |
Подключение прицепа |
все необходимые пневматические, электрические и сигнальные |
Caterpillar-Kress AHT-730C Арктический седельный тягач |
|
---|---|
Тип колёсного шасси: специальное колесное полноприводное внедорожное шасси экстремальной проходимости разработанное под установку тягового-сцепного оборудования и буксирных сцепок, и выполнении тяговых и буксировочных работ в экстремальных условиях пересечённой местности. Шасси имеет специальную раму и колёсные мосты, рассчитанные на крупногабаритные шины высокой грузоподъемности. |
|
Тип ТС |
Седельный тягач |
Компоновка шасси |
Капотная, с расположением двигателя впереди кабины |
Габаритные размеры ДхШхВ, мм |
9500х3600х3900 |
Тип рамы |
ломающегося типа, с использованием шарнирного механизма складывания секций полурам |
Колесная база, мм |
3979+1700 |
Дорожный просвет перед/зад, мм |
650 |
Радиус разворота (от стены до стены), м | 8 |
Масса снаряженного автомобиля, кг |
20000 |
Нагрузка на ССУ максимальная, кг | 30000 |
Объем топливного бака, л | 1000 |
Средний расход топлива при полной загрузке, л/ч км | 22 |
Максимальная скорость движения, км/ч | 60 |
Минимальная скорость в режиме максимального момента, км/ч | 2 |
Максимальное тяговое усилие, тонн (коэффициент сцепления 0.7) | 20 |
Температурный режим эксплуатации | -60° до +50°, при относительной влажности воздуха до 100% при температуре до 25 °С |
Дорожные условия | Зимник, грунтовые дороги, лесовозные направления V категории с превышением над уровнем моря до 4500 м |
Силовая установка |
|
Тип двигателя: для поступательного движения и обслуживания систем шасси используется промышленный двигатель внутреннего сгорания, работающий на дизельном топливе. Двигатель специальный жидкостно-масляного охлаждения, с газотурбонаддувом и промежуточным охладителем нагнетаемого воздуха. |
|
Производитель |
Caterpillar |
Серия | CAT C13 Acert |
Расположение |
спереди над первой осью под капотом впереди кабины водителя |
Конструкция двигателя |
внутреннего сгорания, нижневальный с верхним расположением клапанов |
Объем цилиндров, л |
12.5 |
Конструктивная форма | Рядный 6 цилиндровый блок-картер с общей головкой цилиндров |
Рабочий цикл | 4 такта |
Диаметр цилиндра/ход поршня, мм | 130/157 |
Степень сжатия | 17,3:1 |
Количество клапанов на цилиндр, шт | 4 |
Номинальная мощность, л.с./об.мин |
370/1600-1900 |
Максимальный крутящий момент, Nm/об.мин |
1830/1200 |
Максимальные обороты двигателя, об/мин | 2200 |
Расход топлива, грамм/kW.h/об.мин | 188 |
Турбокомпрессор | Borg Warner KKK K27 |
Привод |
за счет энергии отработанных газов |
Охлаждение наддувочного воздуха |
теплообменным радиатором по схеме «воздух-воздух» |
Система смазки двигателя |
смешанная, под давлением и разбрызгиванием с охлаждением масла в жидкостно-масляном теплообменнике |
Объем масла двигателя, л |
40 |
Охлаждение |
жидкостное под давлением в радиаторах |
Вентилятор обдува радиаторов | осевой многолопастный с крыльчаткой |
Привод вентиляторов | с гидромуфтой, регулируемый автоматически |
Объем ОЖ, л | 83 |
Тип впрыска |
непосредственный в цилиндр с помощью системы высокого давления HEUI |
Впуск воздуха |
cверху кабины |
Выпуск газов |
вверх |
Экологический стандарт (по требованию) | Tier (Евро-1, 2, 3, 4) |
Мощность моторного тормоза, кВт | 250 |
Масса двигателя, кг | 970 |
Зимний старт |
подогрев топливной магистрали и фильтров с сепарацией топлива Separ, и прогрева двигателя с помощью электрофакельной системой подогрева |
Трансмиссия |
|
Тип привода мощности на колеса: привод по осевой формуле колес 6х6, с постоянным полным приводом на три оси со свободным дифференциалом и механизмом его блокировки. |
|
Тип трансмиссионной передачи |
единая система из картера гидромеханической передачи соединённой с раздаточной коробкой |
Гидротрансформатор |
одноступенчатый, трехколесный марки |
Трансформация момента |
в широких пределах от 1:1 до 2.44:1 |
Переключение передач |
полностью автоматическое, с переключением передач под нагрузкой типа PowerShift |
Коробка смены передач, марка-модель |
Caterpillar CX31-P600 |
Тип |
с многорядным планетарным редуктором и гидроподжимными муфтами |
Переключение передач |
с помощью кнопочного пульта выбора режимов |
Количество передач вперед/назад |
6/1 (передаточное отношение) |
1 передача 2 передача 3 передача 4 передача 5 передача 6 передача Задний ход |
4.40 2.33 1.53 1.00 0.72 0.61 3.97 |
Тормоз-замедлитель | гидродинамический |
Мощность торможения, кВт | 440 |
Распределение момента между передним мостом и задними осями | 1:3 |
Карданная передача |
Открытого типа, количество валов 3 |
Объем масла КПП |
35 |
PTO Power take-off (отбор мощности) количество | 1 |
Тип ВОМ | независимого типа |
Привод ВОМ | от КПП |
Колесные мосты и шины | |
Тип ходовой части: трехосная мостовая схема привода колёс с использованием колёсных неразрезных мостов. Колесные мосты оснащены механизмом межколесной блокировки дифференциала. |
|
Движитель |
колесный |
Количество осей |
3 (1+2) |
Осевая формула |
6х6 |
Тип мостовых балок |
специальные неразрезные мосты повышенной грузоподъемности с разнесённой двухступенчатой передачей |
Первый мост, марка/нагрузка, кг (управляемый и ведущий) |
Caterpillar / 20000 |
Второй мост, марка/нагрузка, кг (ведущий) |
Caterpillar / 20000 |
Третий мост, марка/нагрузка, кг (ведущий) |
Caterpillar / 20000 |
Передаточное число главной передачи | 7,333:1 |
Подвеска переднего моста |
с использованием активных гидропневматических стоек |
Подвеска задних мостов |
мосты объединены в балансир подвески с продольной связью и А-образными рычаги и поперечной тягой |
Шины | Good-Year LSW 1250/35 R42 Tundra GRIP (1250х1700) |
Ошиновка | односкатная для передней оси, и двухскатная для задних осей |
Количество колес | 6 |
Рулевое управление | |
Тип |
силовые гидроцилиндры складывания секций |
Положение рулевой колонки | центральное |
Тип |
гидростатическое |
Угол складывания секций |
± 45° |
Насос |
шестеренчатого типа, установлен на двигателе |
Давление в системе, bar | 250 |
Время складывания секций из крайних точек, сек | 3 |
Тормозное управление |
|
Тип привода главной системы торможения |
пневматический, трехконтурный с распределителем тормозного усилия |
Система контроля торможения | антиблокировочная система АБС, ABS |
Тип тормозного механизма |
многодисковой в масляной ванне |
Размеры тормозного барабана, мм | 420х180 |
Количество тормозных механизмов, шт | 6 |
Объем воздушных ресиверов, л | 250 |
Воздушный компрессор производительность, л/мин | 800 |
Осушитель | сменный патрон-фильтр и система впрыска изопропилового спирта с тормозную магистраль |
Количество контуров | 2 |
Количество внешних линий | 1 |
Количество энергоаккумуляторов | 4 |
Стояночный тормоз |
с пружинными энергоаккумуляторами с приводом на две задние оси |
Расположение энергоаккумуляторов | над мостами, защищенные |
Дополнительная система торможения, тип | двигателем |
Привод | пневматический, компрессионный |
Мощность торможения, кВт | 250 |
Гидродинамический тормоз | встроен в трансмиссию |
Мощность торможения, кВт | 440 |
Электрооборудование | |
Напряжение, В |
24 |
Тип | экранированная, помехозащищенная в герметичном исполнении |
Генератор, В/А |
28/100 |
Аккумуляторная батарея, количество/емкость А/ч |
2/200 |
Стартер, kW | 6 |
Внешняя разводка | два 7 контактных, 2 контактный, 12 контактный |
Кабина |
|
Тип |
капотной компоновки, двухместная, с повышенной теплоизоляцией |
Конструкция кабины |
штампованная стальная, с 3-х точечной подвеской |
Ветровое стекло |
атермальное с электрической системой подогрева |
Салон сзади на раме | комфортабельная кабина, рациональной конструкции с полным набором необходимого инструментального оборудования |
Система климатического контроля |
автономный источник тепла Webasto и система кондиционирования воздуха |
Кресло водителя | ISRI с пневматической подвеской |
KRESS KPM-59 арктический трал характеристики |
|
---|---|
Тип: полуприцеп тяжеловоз с высокой рамой, усиленной конструкции для эксплуатации в паре с колёсными или гусеничными тягачами. Область эксплуатации трала тяжеловоза: сильно пересечённая местность I-V категории Тундры, Арктики, Антарктиды при температуре окружающего воздуха от -60° до +60° по Цельсию. |
|
Грузоподъемность максимальная, кг |
70000 |
Грузоподъемность нормальная, кг | 60000 |
Нагрузка на ССУ тягача, кг |
28000 |
Габаритные размеры полуприцепа ДхШ, мм |
18200х3400 |
Габаритные размеры рабочей площади ДхШ, мм |
12500х3400 |
Дорожный просвет, мм |
400 |
Загрузочная платформа | корытообразная |
Высота платформы max, мм |
800 |
Снаряженная масса, кг |
26000 |
Оси |
рычажно-балансирного типа, с использованием уравнительной балки Hendrickson Axle HAULMAAX |
Количество осей |
2 |
Подвеска колес |
с использованием резинометаллических подушек в качестве упругих элементов |
Поворотный шкворень |
3,5" (90 мм) |
Ошиновка |
односкатная |
Шины |
1250/35 R42 (1250х1800) |
Диски | стальные неразборные 10x20 |
