Строительство ПГУ, проектирование постройка парогазовых теплоэлектростанций, аренда газотурбинных комбинированных электростанций, восстановление работоспособности капитальный ремонт услуги сервиса и обслуживания газотурбинных ТЭЦ ТЭС Сименс в России, компания специализируется на импортозамещение и реверс-инжиниринге ПГУ (парогазовые теплоэлектростанции) в сфере обслуживания газовых турбин, мы предлагаем решение проблемы зависимости от иностранных производителей оригинального оборудования (OEM) при обслуживании турбин, производство запасных частей для газотурбинных турбоагрегатов, использование искусственного интеллекта для создания цифрового двойника газовых турбин большой мощности, разработка виртуальной модели газотурбинного двигателя (ГТД) или газотурбинной установки (ГТУ), создание кода и программного обеспечения для запуска и управления газовыми турбинами, в наличии ПО и АСУ ТП контроля за ГТЭ для организация проектирование и производства копий ГТУ и ГТД с выпуском аналогичных оригинальным запасных частей, копирование лопаток газовых турбин и других компонентов по технологии реверс-инжиниринг (обратное проектирование).

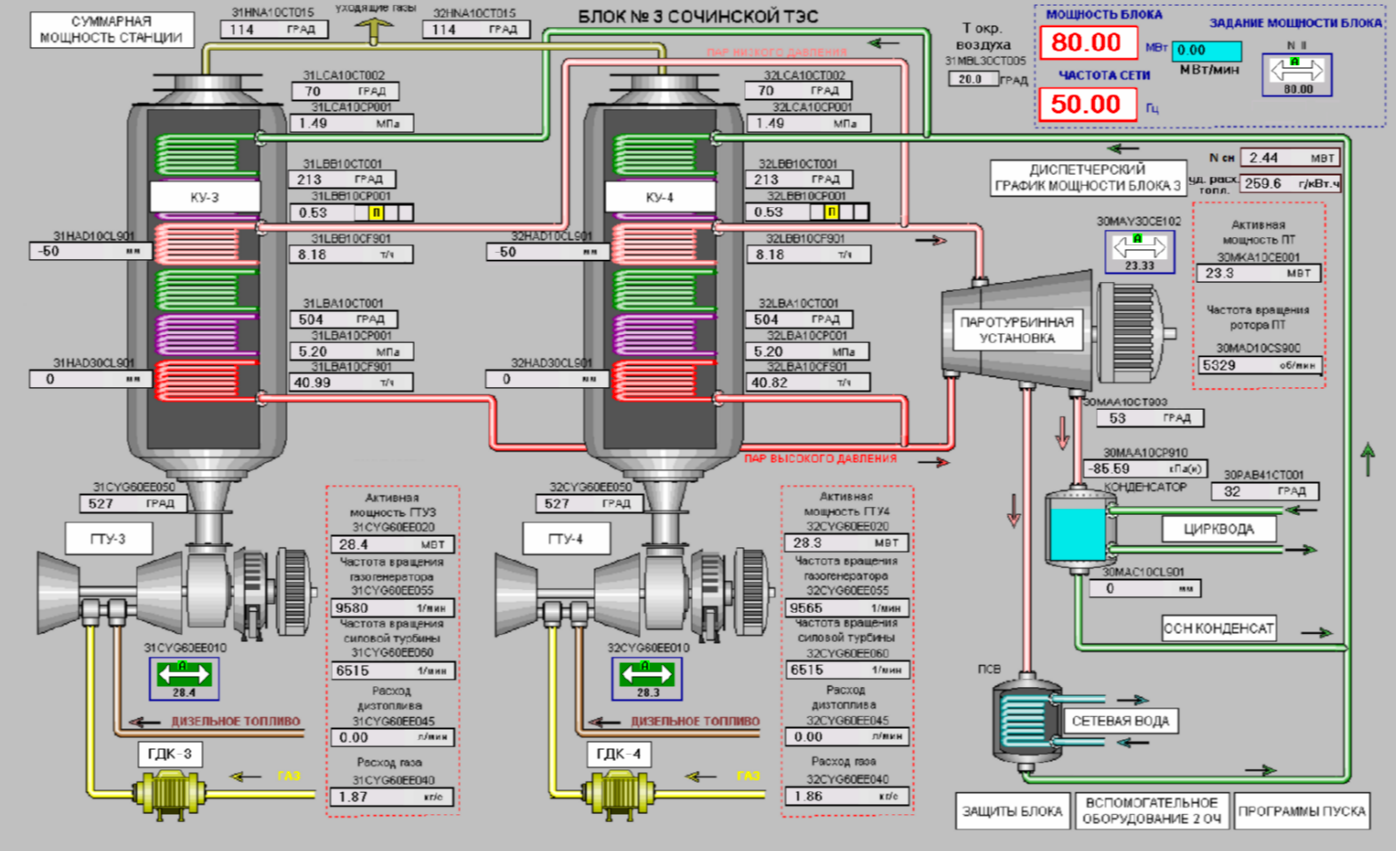

ПГУ-80 МВт парогазовая теплоэлектростанция на базе газовых турбин Siemens SGT700 (2х ГТД SGT-700), в составе энергоблока 2х1 с использованием паровой турбины Siemens SST-400, в цикле используется 2 котла-утилизатора ПК-58, система управления на базе программно-технического комплекса ПТК Simatic PCS7 Siemens). Электростанция использует генераторы переменного тока типа AMS1120LK фирмы ABB Швеция с приводом от газовых турбин, генератор типа A183B4 изготовления Converteam Ltd, Англия приводиться паровой турбиной; 2 котла-утилизатора ПК-58 (Пр-41,5/7,8-5,41/0,61-493/213) «ЗиОМАР»; применяется вспомогательное оборудование энергоблока; теплофикационная установка, удалённые объекты, управление которыми производится с БЩУ, в том числе: циркуляционная насосная станция (ЦНС), береговая насосная станция (БНС), воздушная конденсационная установка (ВКУ), блочный пункт подготовки газа (БППГ); автоматизированная система контроля и управления блоком Simatic PCS7 Siemens – система контроля и управления газовой турбиной.

Энергетический блок ПГУ-80 является бинарной парогазовой установкой с двумя контурами давления пара, предназначенной для производства электроэнергии и тепла в базовом режиме работы. Основным и резервным топливом является природный газ, аварийным (при нарушении газоснабжения) – жидкое (дизельное) топливо. В состав тепловой схемы ПГУ-80 входит следующее оборудование: две газотурбинные установки типа SGT-700 производства фирмы Сименс с генераторами переменного тока типа AMS1120LK фирмы ABB Швеция; два вертикальных двухконтурных котла-утилизатора Пр-41,5/7,8-5,41/0,61- 493/213 (ПК-58) производства ОАО Подольский машиностроительный завод (ЗиО); одна паровая турбоустановка типа SST-400 производства фирмы Сименс с генератором типа A183B4 изготовления Converteam Ltd, Англия; вспомогательное блочное оборудование. На входе каждой ГТУ установлено комплексное воздухоочистительное устройство (КВОУ), предназначенное для очистки поступающего воздуха от твердых частиц, пыли и минеральных солей. Фильтры КВОУ выполнены с импульсной очисткой. Для повышения давления природного газа, поступающего на вход в ГТУ используются газодожимные компрессоры. Газогенератор SGT-700 предназначен для создания потока горячего сжатого газа, приводящего во вращение силовую турбину (СТ). Его номинальная частота вращения 9600 об/мин. Газогенератор состоит из компрессора и турбины высокого давления. Степень повышения давления 18,1. Расход воздуха на входе и газа на выходе из газогенератора 88,3 и 90,5 кг/с соответственно. Компрессор включает в себя 11 осевых ступеней (2 первые трансзвуковые, с регулируемым положением входного направляющего аппарата и направляющих аппаратов 1 и 2 ступеней). Для обеспечения устойчивости компрессора при пусках, имеется 2 антипомпажных (выпускных) клапана расположенных на верхней половине корпуса; №1 закрывается при выходе на режим холостого хода, №2 — при достижении нагрузки 6 МВт.

Турбина газогенератора, вращающая компрессор состоит из 2 ступеней. Охлаждение ступеней турбины осуществляется воздухом, отбираемым из части высокого давления компрессора. Силовая турбина преобразует энергию горячего потока газов после газогенератора в механическую энергию. Она, спроектирована на скорость вращения 6500 об/мин. Ротор силовой турбины, через редуктор, понижающий частоту вращения до 1500 об/мин связан с электрогенератором. Силовая турбина конструктивно выполнена двухступенчатой. Температура газа на входе в нее 708 0С, на выходе 518 0С. На выходе газов из силовой турбины имеется диффузор, восстанавливающий кинетическую энергию потока в давление и шумоглушитель. Далее газы после каждой ГТУ через переходной диффузор отводятся в свой котел-утилизатор, где охлаждаются, проходя последовательно пароперегреватель высокого давления (ППВД), испаритель высокого давления (ИВД), экономайзер высокого давления (ЭВД), пароперегреватель низкого давления (ППНД), испаритель низкого давления (ИНД) и газовый подогреватель конденсата (ГПК). За каждым котлом-утилизатором установлена газовая отключающая («дождевая») заслонка, предназначенная для сохранения теплового состояния котла-утилизатора. Отключающая заслонка открывается перед запуском ГТУ и закрывается после останова ГТУ. Из КУ газы с температурой около 100°С через дымовую трубу выбрасываются в атмосферу. Автономная работа ГТУ без КУ в тепловой схеме ТЭС не предусмотрена. Пар из КУ подается в паровую турбину типа SST-400. Паровая стационарная теплофикационная турбина SST-PAC-400 с регулируемым отопительным отбором пара предназначена для непосредственного привода генератора и отпуска тепловым потребителям тепла из регулируемого отбора. Выполнена для работы по схеме двух давлений — свежего пара КВД (контур высокого давления котла-утилизатора) и пара КНД (контур низкого давления котлаутилизатора) от котлов-утилизаторов двух давлений. Система теплофикации блока включает подогреватель сетевой воды и охладитель конденсата греющего пара ПСВ, соединенные последовательно по сетевой воде, из которых конденсат откачивается насосами в линию основного конденсата.

Импорт продажа ГТУ Сименс, финансирование строительства электростанций газотурбинных, аренда лизинг ГТЭС на метане водороде и попутном нефтяном газе (ПНГ), импорт услуги ВЭД логистики электростанций, лизинг и кредитование, поставка запчастей.
