Трансмиссионная передача автогрейдера: тип описание характеристики особенности конструкции.

Классическая передача автогрейдера в составе гидромеханической трансмиссии и передачи мощности на колеса, использует стандартный набор механизмов для автогрейдеров производства CAT и Komatsu, включая тяжелые модели Caterpillar 24M, 18M и Komatsu GD955.

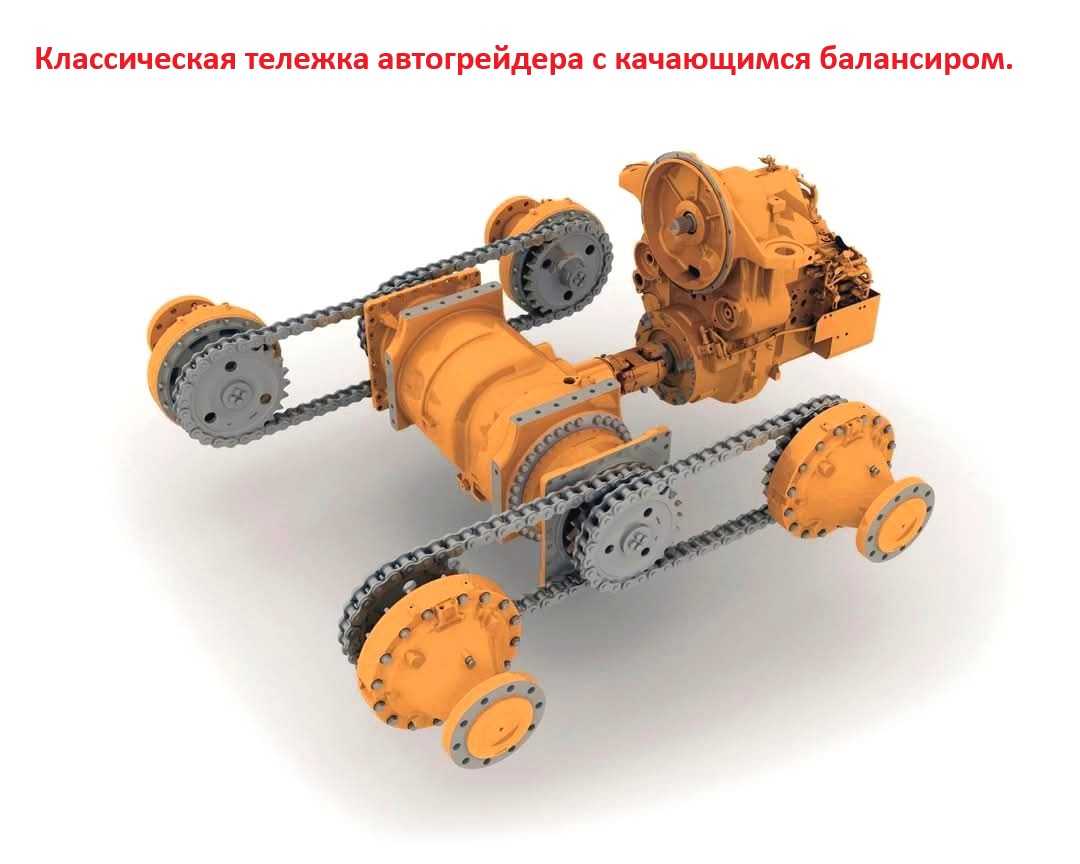

В состав механизмов и оборудования трансмиссии автогрейдера входят: гидротрансформатор, автоматизированная или автоматическая многовальная или планетарная гидромеханическая коробка переключения передач, раздаточная коробка с двумя ступенями используемая для распределения момента между передним мостом и задней тележкой в случае полного привода, карданные валы, цилиндрические редуктора с дифференциалами межосевой блокировки. Задний мост грейдера называют ходовое устройство с ведущими колесами и элементами трансмиссии, на которые опирается рама автогрейдера, при этом ведущими являются задние две пары колес (4 колеса). Поэтому считается, что автогрейдер оборудован задним ведущим мостом. Задняя тележка, образующая приводной и качающийся блок из четырех колес балансирная, на тандемных продольных балках с цепным приводом колес и центральным коническим блокируемым дифференциалом. Подвеска балансира качающегося типа с углом артикуляции до ±24° (620 мм). Балансиры обеспечивают за счет своего покачивания проход колес по неровностям грунта без отрыва от поверхности.

Автогрейдеры это землеройно-планировочные машины, применяемые в составе комплексов машин для проведения земляных работ. Мощные и тяжелые автогрейдеры в прокат часто используются и как землеройно-транспортные машины при сооружении земляного полотна дорог с возведением насыпей высотой до 1,5 м из боковых резервов. Основным рабочим органом автогрейдера является отвал, устанавливаемый на кронштейнах поворотного крута тяговой рамы, которая через шаровой шарнир крепится к передней части основной рамы автогрейдера. На задней части основной рамы монтируется двигатель машины и кабина управления. Основная рама шарнирно опирается на переднюю ось и задние балансиры с пневматическими колесами. Благодаря такой ходовой части автогрейдер получает высокие планирующие способности, так как отвал находится посередине ее колесной базы. Автогрейдеры, это особый класс дорожно-строительных машин СДМ, конструкция которых наиболее необычна, и достаточно сложна. Наблюдая каждый день автогрейдеры на самых разных работах, от уборки снега до постройки дорог, мы каждый раз удивляемся необычному виду конструкции. Еще во времена СССР уделялось много внимания разработкам и внедрениям новых моделей автогрейдеров, которые напрямую были завязаны с постройкой и реконструированием новых автомобильных дорог. Сейчас при 100 кратном увеличении нагрузки на 1 км дорожных путей, требования к количеству и качеству этих рабочих машин возросли кратно на два порядка. При дорожном строительстве автогрейдерами выполняется огромный объем земляных работ, которые производят послойное резанье и перемещение грунта, планирование и изменение профиля дорожного полотна, перемещение, укладку и выравнивание дорожно-строительных материалов, из которых строят дорогу либо подготавливают к возведению объект, ремонт и содержание дорожного полотна и его состава (одежды), возведение насыпей и отбортовок, устройства корыт и прочих ёмкостей, уборку дорог и площадок от снега. Можно смело сказать, что колесный самоходный механизированный автогрейдер это специализированный агрегат на все случаи жизни. Автогрейдеры - это самоходные моторные машины, оснащённые двигателем ДВС, из рабочего оборудования в качестве основного автогрейдеры имеют грейдерный отвал, бульдозерный отвал, кирковщик. Благодаря большой производительности и универсальности, автогрейдер как строительно-уборочная машина, является одной из основных машин в любом хозяйстве, от технологического, до логистического. Грейдер с приводной механизированной двигательной установкой обладает большой производительностью, которая резко повышается за счет использования автоматической системы управления, контроля и выведением отчётности, рабочего оборудования. Колесные автогрейдеры в лизинг или продажу относятся к дорожно-строительным машинам используемые для подготовительных работ на грунтах. Грейдеры предназначены для очистки территорий, подлежащих застройке, а также для предварительного рыхления тяжелых грунтов (мерзлых, скальных, полускальных) в целях подготовки их к разработке, т. е. выполнению собственно земляных работ. Для очистки территорий применяют грейдеры, а также мелиоративные машины (кусторезы и корчеватели), которые выполняются в виде сменного оборудования к грейдерам класса тяги 50 кН. Они предназначены для срезки за один проход кустарника и мелких деревьев с диаметром стволов до 20 см, а также корчевания пней.
