Описание конструкции газотурбинного двигателя, область применения газотурбинных установок в России.

Газотурбинный двигатель ГТД - машина, предназначенная для преобразования тепловой энергии в механическую. ГТД может состоять из одного или нескольких компрессоров, теплового устройства, в котором повышается температура рабочего тела, одной или нескольких газовых турбин, вала отбора мощности, системы управления и необходимого вспомогательного оборудования. Теплообменники в основном контуре рабочего тела, в которых реализуются процессы, влияющие на термодинамический цикл, являются частью газотурбинного двигателя.Газотурбинные установки, являются в настоящее время основным видом привода центробежных нагнетателей на крупных магистральных газопроводах и рассматриваются как агрегаты, практически вырабатывающие два типа энергии: механическую для привода нагнетателя и тепловую в форме теплоты отходящих газов, подлежащих утилизации.

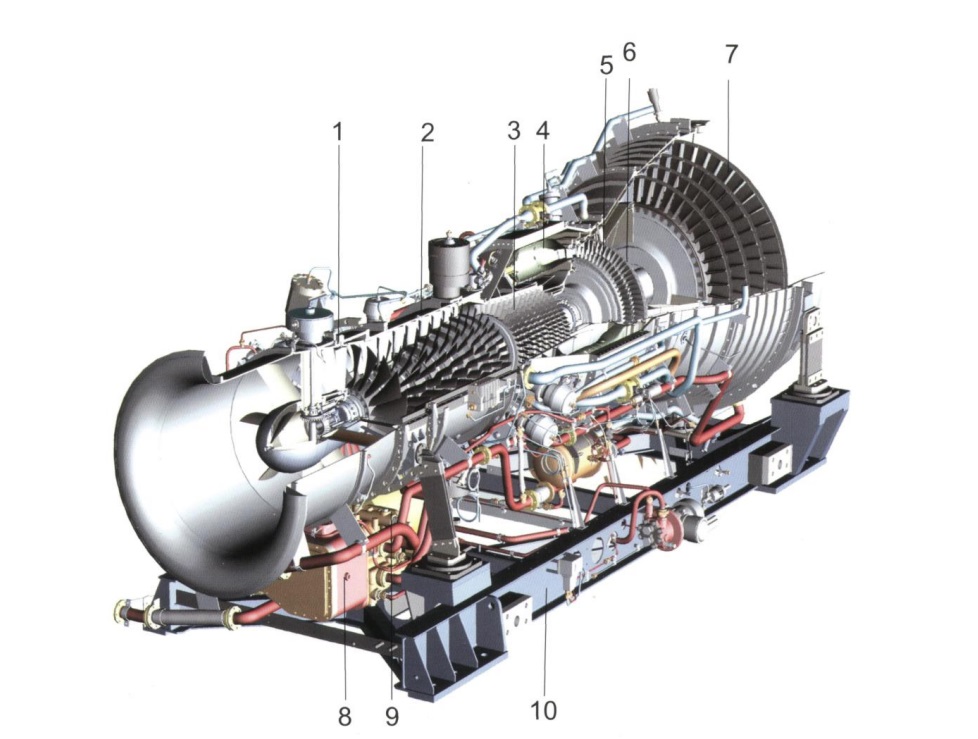

Конструктивная схема многовального ГТД типа:
1 – поворотный входной направляющий аппарат;
2 – компрессор низкого давления (КНД);
3 – компрессор высокого давления (КВД);
4 – камера сгорания;
5 – турбина высокого давления (ТВД);
6 – турбина низкого давления (ТНД);
7 – силовая турбина (СТ);
8 – коробка приводов;
9 – электростартер;
10 – рама.

Газотурбинная установка ГТУ. Газотурбинный двигатель и все основное оборудование, необходимое для генерирования энергии в полезной форме. Газотурбинный двигатель открытого цикла. Газотурбинный двигатель, в котором воздух поступает из атмосферы, а выхлопные газы отводятся в атмосферу. Газотурбинный двигатель замкнутого цикла. Газотурбинный двигатель, в котором рабочее тело циркулирует по замкнутому контуру без связи с атмосферой. Газотурбинный двигатель полузамкнутого цикла. Газотурбинный двигатель, в котором используется горение в рабочем теле, частично рециркулирующим и частично заменяемым атмосферным воздухом. Газотурбинный двигатель простого цикла. Газотурбинный двигатель, термодинамический цикл которого состоит только из следующих друг за другом процессов сжатия, нагрева и расширения рабочего тела. Газотурбинный двигатель регенеративного цикла. Газотурбинный двигатель, термодинамический цикл которого отличается наличием регенеративного охлаждения рабочего тела на выходе из газовой турбины и соответственно регенеративного подогрева воздуха за компрессором. Примечание: Теплоту расширившегося в турбине газа используют для подогрева сжатого в компрессоре воздуха. Газотурбинный двигатель с циклом промежуточного охлаждения. Газотурбинный двигатель, термодинамический цикл которого включает охлаждение рабочего тела в процессе его сжатия. Газотурбинный двигатель с циклом промежуточного подогрева. Газотурбинный двигатель, термодинамический цикл которого включает подогрев рабочего тела в процессе его расширения. Установка комбинированного цикла. Установка, термодинамический цикл которой включает комбинацию двух циклов, при которой теплота отработавших в газотурбинном двигателе газов в первом цикле используется для нагрева другого рабочего тела во втором цикле. Одновальный газотурбинный двигатель. Газотурбинный двигатель, в котором роторы компрессора и газовой турбины соединены, и мощность отбирается непосредственно с выходного вала или через редуктор.

Многовальный газотурбинный двигатель. Газотурбинный двигатель, имеющий, по крайней мере, две газовые турбины, вращающиеся на независимых валах. Газотурбинный двигатель с отбором воздуха (газа). Газотурбинный двигатель, в котором для внешнего использования предусмотрен отбор сжатого воздуха между ступенями компрессора и/или на выходе из компрессора (горячего газа на входе в турбину и/или между ступенями турбины). Газогенератор. Комплекс компонентов газотурбинного двигателя, которые производят горячий газ под давлением для совершения какого-либо процесса или для привода силовой турбины. Примечание: Генератор газа состоит из одного или более компрессоров, устройств(а) для повышения температуры рабочего тела, одной или более турбин, приводящих компрессор(ы), системы управления и необходимого вспомогательного оборудования. Компрессор. Компонент газотурбинного двигателя, повышающий давление рабочего тела. Турбина (газовая). Компонент газотурбинного двигателя, преобразующий потенциальную энергию нагретого рабочего тела под давлением в механическую работу. Силовая турбина. Турбина на отдельном валу, с которого отбирается выходная мощность. Камера сгорания (основного (промежуточного) подогрева). Устройство газотурбинного двигателя для основного (промежуточного) подогрева рабочего тела. Подогреватель рабочего тела. Устройство подогрева поступающего в него рабочего тела без смешивания его с продуктами сгорания топлива. Регенератор/рекуператор. Теплообменный аппарат, предназначенный для передачи теплоты отработавших в турбине газов рабочему телу.
