Лопатки газовых турбин – копирование реверс-инжиниринг, восстановление и производство в России.

Лопатка (лопасть) — деталь лопаточных машин, предназначенная для изменения в них параметров газа. Лопаточная машина — поточная машина динамического действия, работающая с газом. Лопаточные машины служат для преобразования кинетической энергии рабочего тела (газа) в механическую мощность на валу машины, такая лопаточная машина называется турбиной. Лопатки в газовых турбинах — это металлические пластины, установленные на валу, которые преобразуют энергию высокотемпературного газа в механическую работу, приводящую во вращение ротор турбины. Для каждой лопатки характерен собственный аэродинамический профиль. Обычно он напоминает крыло летательного аппарата. Самое существенное отличие лопатки от крыла состоит в том, что лопатки работают в потоке, параметры которого очень сильно изменяются по её длине. По конструкции профильной части лопатки подразделяются на лопатки постоянного и переменного сечений. Лопатки постоянного сечения применяются для ступеней, в которых длина лопатки не более одной десятой среднего диаметра ступени. В турбинах большой мощности это, как правило, лопатки первых ступеней высокого давления. Высота этих лопаток невелика и составляет 20–100 мм. Лопатки переменного сечения имеют переменный профиль на последующих ступенях, причём площадь поперечных сечений плавно уменьшается от корневого сечения к вершине. У лопаток последних ступеней это соотношение может достигать 6–8. Лопатки переменного сечения всегда имеют начальную закрутку, то есть углы, образованные прямой, соединяющей кромки сечения (хордой), с осью турбины, называемыми углами установки сечений. Эти углы, из соображений аэродинамики, по высоте задаются различными, с плавным увеличением от корня к вершине. Для относительно коротких лопаток углы закрутки профиля (разность между углами установки периферийного и корневого сечений) составляют 10–30, а для лопаток последних ступеней могут достигать 65–70. Взаимное расположение сечений по высоте лопатки при образовании профиля и положение этого профиля относительно диска представляет собой установку лопатки на диске и должно удовлетворять требованиям аэродинамики, прочности и технологичности изготовления. Лопатки в основном изготавливаются из предварительно отштампованных заготовок. Также применяются методы изготовления лопаток точным литьём или точной штамповкой. Современные тенденции повышения мощности турбин требуют увеличения длины лопаток последних ступеней. Создание таких лопаток зависит от уровня научных достижений в области аэродинамики потока, статической и динамической прочности и наличия материалов с необходимыми свойствами.

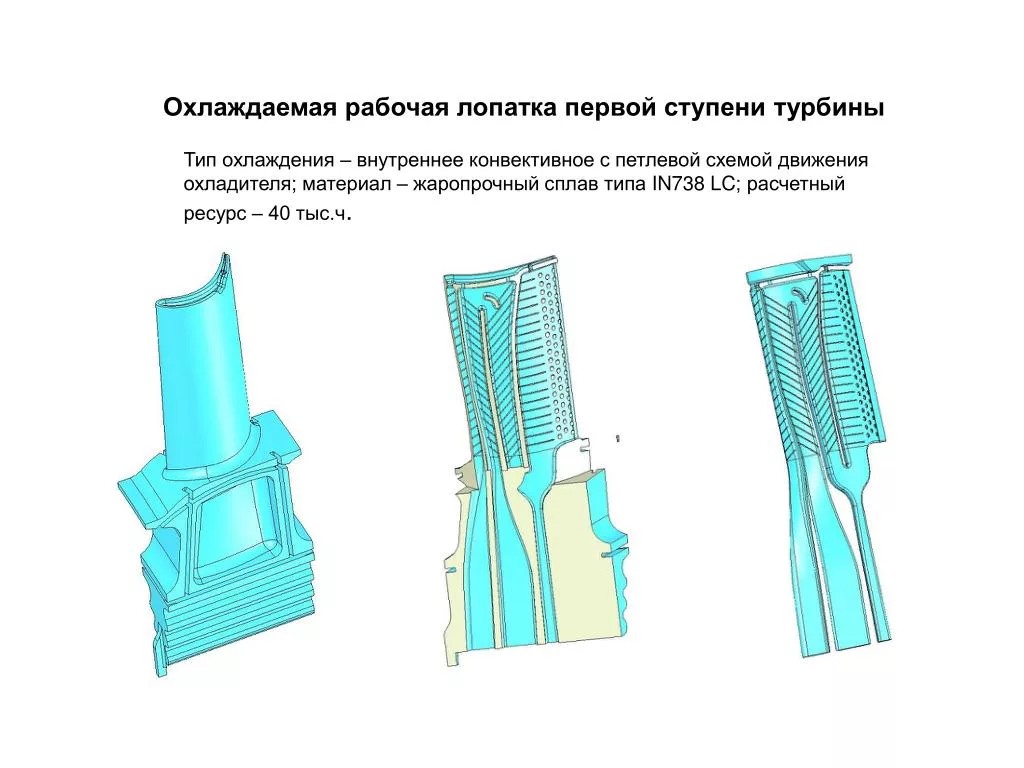

Мощность газовой турбины определяет температура рабочего тела — это температура газа, вытекающего из камер сгорания. Чем выше температура газа, тем мощнее двигатель, тем больше его мощность и тяга, тем выше экономичность и лучше весовые характеристики. В газотурбинном двигателе имеется воздушный компрессор. Его приводит во вращение газовая турбина, сидящая с ним на одном валу. Компрессор сжимает атмосферный воздух и направляет его в камеры сгорания, куда впрыскивается топливо – керосин, дизтопливо, газ. Поток вытекающего из камер раскаленного газа - продуктов сгорания топлива - вращает турбину, которая передает полученную мощность на механический вал. Высокие температуры, возникающие в камерах сгорания, потребовали создания новых технологий и применения новых материалов для конструирования одного из наиболее ответственных элементов двигателя - статорных и роторных лопаток газовой турбины. Они должны в течение многих часов, не теряя механической прочности, выдерживать огромную температуру, при которой многие стали и сплавы уже плавятся. В первую очередь это относится к лопаткам турбины - они воспринимают поток раскаленных газов, нагретых до температур выше 1600 К. Теоретически температура газа перед турбиной может достигать 2200 К (1927оC). Мощность ГТД двигателей росла, температура и давление газовой струи повышались. И стало ясно, что многозеренная структура металла лопатки в новых условиях работать не сможет. Нужны были другие идеи. Они нашлись, были доведены до стадии технологической разработки и стали называться направленной кристаллизацией. Это значит, что металл, застывая, образовывает не равноосные зерна, а длинные столбчатые кристаллы, вытянутые строго вдоль оси лопатки. Лопатка с такой структурой станет очень хорошо сопротивляться излому.
