Конструкция оппозитного газового поршневого компрессора Ariel: блок цилиндров.

Компания Ariel производит газовые поршневые компрессоры, которые известны и широко применяются в России. Самая мощная модель компании это KBB/6 — это классический, надежный и высокоэффективный поршневой компрессор для тяжелых условий эксплуатации в газовой промышленности.

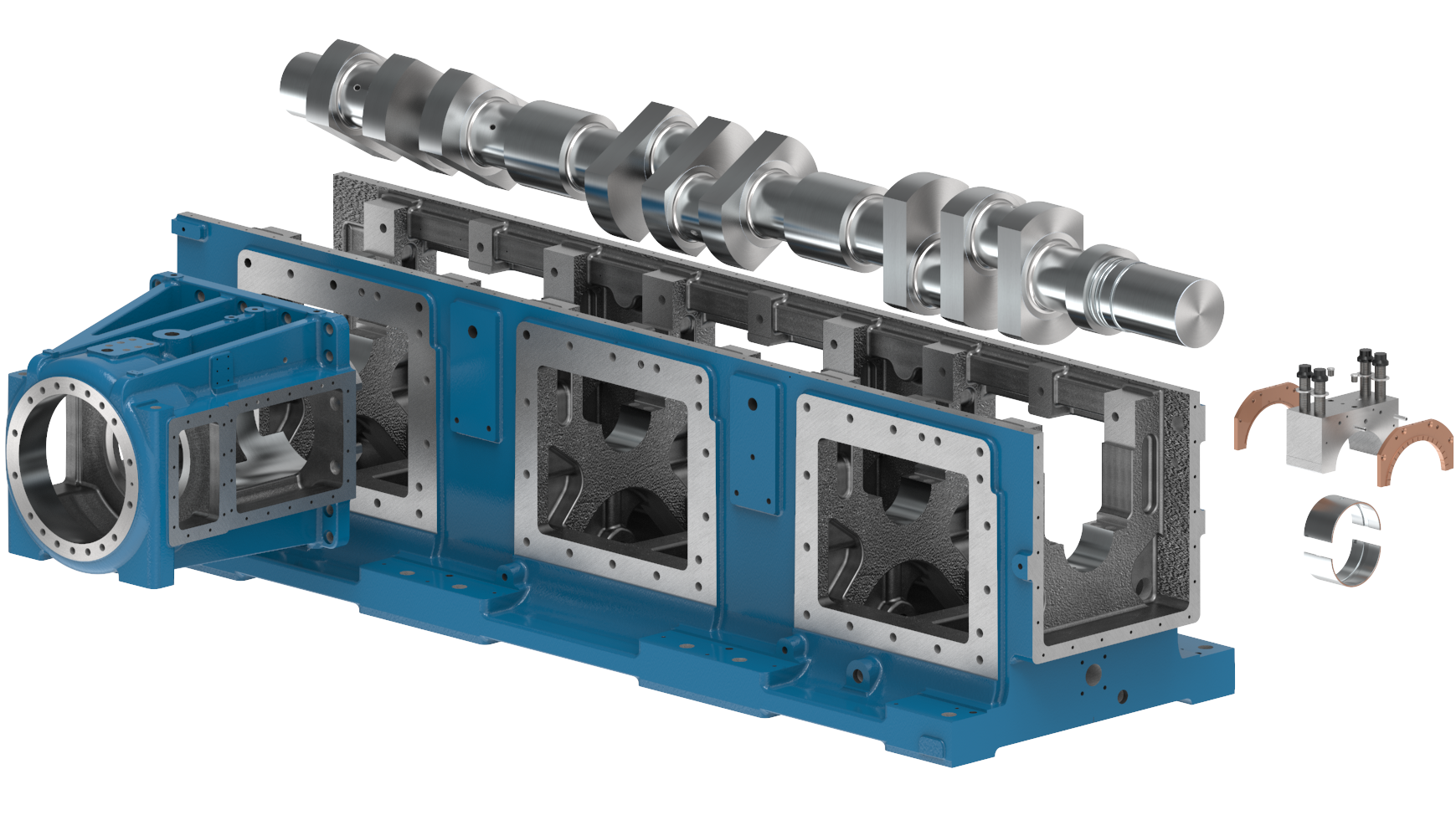

Конструкция поршневого компрессора Ariel KBB/6: балансирный (balanced-opposed), многоступенчатый компрессор с рядным расположением цилиндров. Ключевая особенность KBB — его модульность и адаптивность под конкретный процесс. Главный элемент компрессора — это блок цилиндров. Это массивная литая станина из высокопрочного чугуна. Предназначена для поглощения динамических нагрузок и обеспечения жесткого основания для всех компонентов. Конструкция закрытого типа, защищающая внутренние механизмы от загрязнений. Имеет горизонтальный разъем для удобства монтажа и обслуживания коленчатого вала и шатунов. Крепление: устанавливается на массивный бетонный фундамент, рассчитанный на динамические нагрузки. Часто оснащается встроенными домкратами для регулировки по высоте.

Кривошипно-шатунный механизм: коленчатый вал из кованой стали высокой прочности. KBB/6 имеет шесть кривошипов (шесть точек крепления шатунов), что соответствует шести цилиндрам. Валы проходят динамическую балансировку для минимизации вибраций. Шатуны кованые стальные, двутаврового сечения. Соединяют коленвал с крейцкопфами (ползунами) или напрямую с поршневыми штоками в компактных моделях. Крейцкопфы (Crossheads): используются в крупных моделях для полного отделения картера с маслом от газовой полости цилиндров. Обеспечивают строго прямолинейное движение штока. Подшипники: коренные и шатунные, используются сменные вкладыши подшипников скольжения (тонкостенные, биметаллические). Крейцкопфные подшипники работают по направляющим поверхностям в раме.
