Газоперекачивающий агрегат Балтика-25: ГТУ SGT-600 с приводом центробежного компрессора 12MV2A.

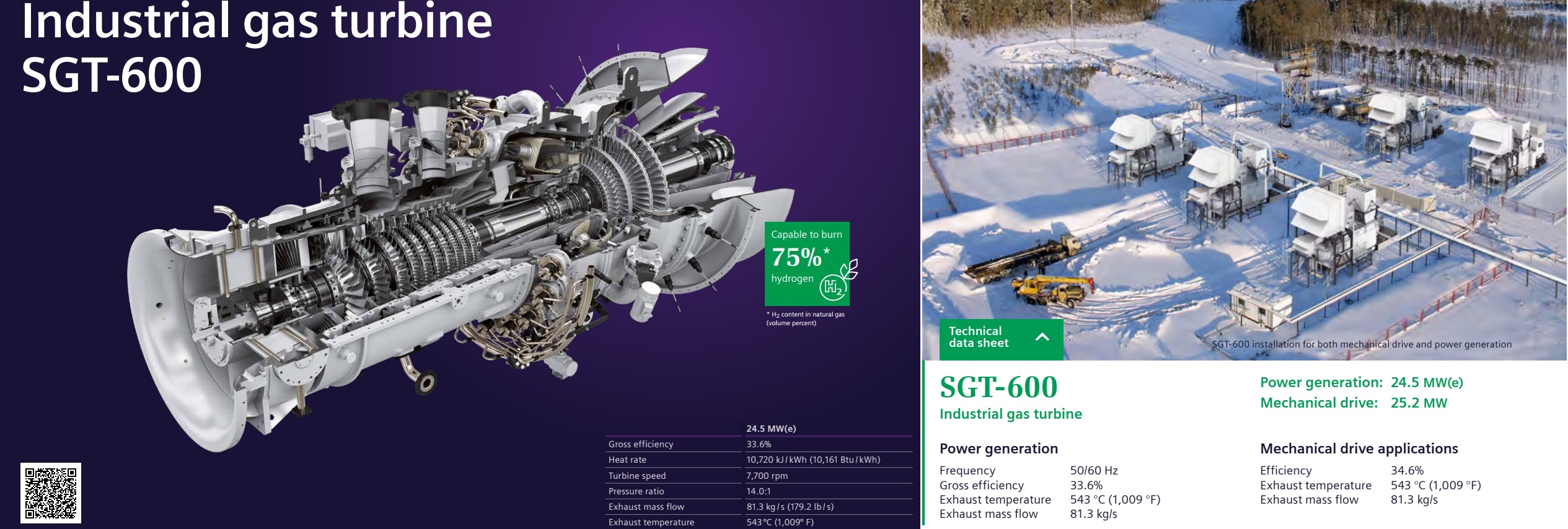

Агрегаты газокомпрессорные «Балтика-25» на компрессорных станциях являются первыми ГПА, созданными на базе промышленных ГТУ SGT600 международного концерна Siemens AG и произведенными в России в тесной кооперации западных и российских компаний для нужд Газпрома. ГПА имеет важные характеристики: большой межремонтный ресурс (40 тыс. эквивалентных эксплуатационных часов наработки до серьезного ремонта, сравнимого с капитальным); возможность проведения ремонта в условиях КС (стационарная турбина); высокие показатели надежности (ГТУ SGT600 хорошо зарекомендовала себя КС газопровода Ямал – Европа). современный нагнетатель с высоким политропическим КПД – 85,5 %. Основой агрегата «Балтика-25» является газовая турбина SGT600 (прежнее название GT 10B), производимая на предприятии Siemens Industrial Turbomachinery AB в г. Финспонг, Швеция, и центробежный нагнетатель 12MV2A (производится на заводе Siemens AG в г. Дуйсбург, Германия). Газовая турбина SGT600 представляет собой промышленную ГТУ, выполненную по двухвальной схеме с безрегенеративным циклом. Она состоит из 10-ступенчатого компрессора, двухступенчатой ТВД и двухступенчатой свободной силовой турбины. Кроме того, газовая турбина оснащена низкоэмиссионной камерой сгорания кольцевого типа с системой регулируемой подачи «разбавляющего» воздуха и тремя контурами регулирования топливного газа. В системе предусмотрен регулируемый байпас воздуха на выходе камеры сгорания для уменьшения расхода воздуха через горелки на низких режимах. Двухступенчатый центробежный нагнетатель типа 12MV2A имеет сухие газовые уплотнения тандемной конфигурации с промежуточными лабиринтами (производства компании Burgmann, Германия).

ГПА или газоперекачивающий агрегат мощностью 25 МВт представляет собой газокомпрессорную станцию на базе ГТУ Siemens SGT600 и компрессора Burgmann 12MV2A. Центробежный газовый компрессор Burgmann в составе ГПА предназначен для работы на магистральном газопроводе, сжимаемая среда – транспортируемый природный газ. Газотурбинная компрессорная станция Siemens SGT600 с центробежным компрессором, предназначена эксплуатации как газовый двигатель в составе линейных компрессорных станций магистральных газопроводов газоперекачивающих агрегатов ГПА, и для компримирования природного газа, поступающего на компрессорную станцию по газопроводу, и транспортировки природного газа по магистральному газопроводу. ГПА используют двухвальную газовую турбину SGT600 (первоначальное название GT10A) ГТУ для привода насосов и компрессоров хорошо себя зарекомендовал за счет надежности, высокого ресурса и экономической эффективности. За счет большого диапазона и высоких оборотов до 3850-7700-8000 об/мин, для привода компрессора или насоса газовой турбине не требуется редуктор. Газотурбинная установка Siemens SGT600 в действие нагнетатель природного газа – центробежный компрессор, необходимый для сжатия и транспортировки природного газа. SGT600 Siemens газовая турбина мощностью до 25 МВт, представляет собой промышленную газовую турбину с простым незамкнутым циклом, без регенерации, которая предназначена для механического привода. Основной газотурбинный двигатель состоит из радиального входного корпуса, через который воздух поступает в 10-ступенчатый осевой компрессор, повышающий давление воздуха перед подачей в систему сгорания топлива. В состав системы сгорания топлива входят камеры сгорания с обратным потоком для смешивания, сжигания и расширения топливовоздушной смеси для привода двухвальной турбины. Отработавшие продукты сгорания выпускаются через выхлопной диффузор. Компрессор и турбокомпрессор, представляющие собой один агрегат, а также отдельный узел ротора силовой турбины опираются на радиальные и упорные подшипники, находящиеся во входном подшипниковом корпусе, а также в подшипниковых корпусах компрессорной турбины и силовой турбины. На ГТУ установлена камера сгорания с сухим подавлением оксидом азота (DLE), позволяющая работать как на газообразном, так и на жидком топливе с ультранизкими выбросами вредных веществ. Газовая турбина SGT-600 сочетает в себе надежную конструкцию ГТД с высоким КПД и низким уровнем выбросов. Вес газовой турбины в модификации ГПА составляет 60 тонн, габаритные размеры ДхШхВ в м: 11х4х4. Тепловая мощность SGT600 составляет 10300 кДж/кВт·ч. Массовый расход выхлопных газов 81 кг/с. Температура выхлопных газов 543 °C. Полный капремонт газогенератора наступает после 64000 часов, капремонт силовой турбины через 110000 часов. На основе опыта эксплуатации и с учетом модернизированной конструкции SGT-600 интервал ТО был продлен до 34000 часов, что эквивалентно четырем годам непрерывной работы. Первый цикл планово-предупредительного ТО включает 120 тыс. экв. часов, или около 15 лет эксплуатации. Газовая турбина может использовать в сухопутном мобильном варианте, стационарном и морском (плавающая электростанция, электрогенератор для буровых платформ, или главная энергетическая судовая установка). Коэффициент надежности составляет 99.5 %. Всего произведено более 360 газовых турбин серии SGT600.
