Регулирование оборотов силовой турбины в двухвальной конструкции ГТУ, особенности и преимущества.

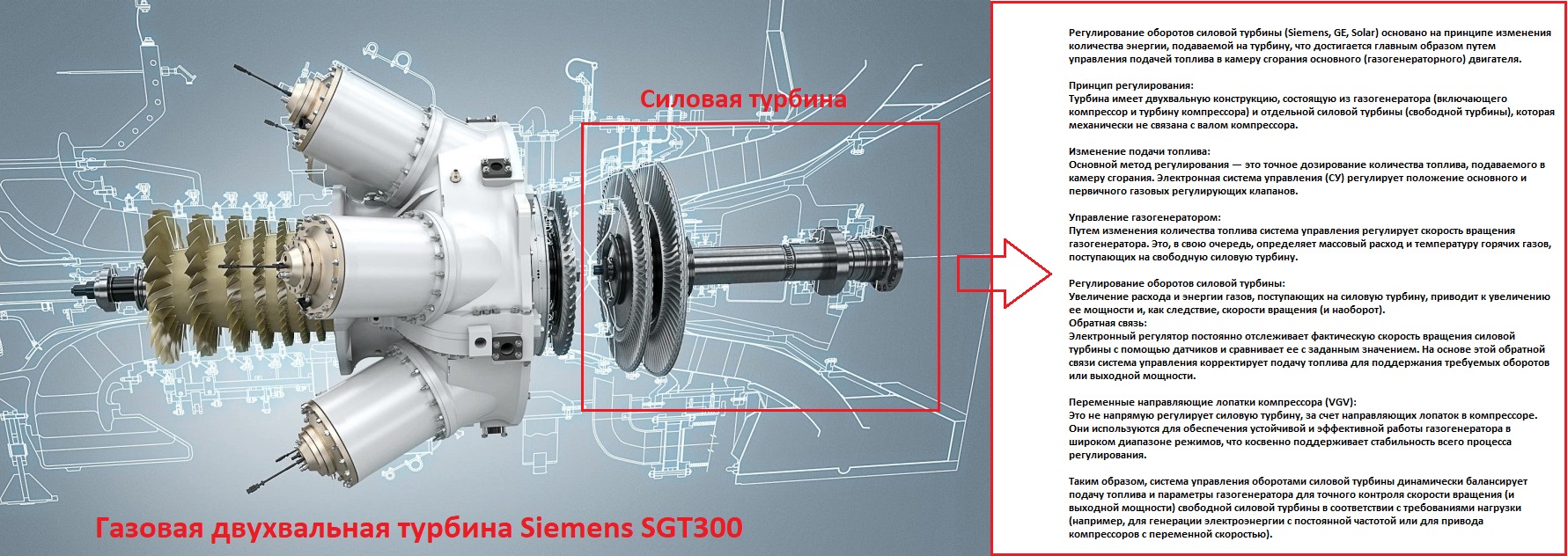

Двухвальная конструкция газовой турбины (наличие свободной силовой турбины) нужна для обеспечения гибкости эксплуатации и эффективной работы в широком диапазоне нагрузок и скоростей вращения. В России такие турбины эксплуатируются в составе газоперекачивающих агрегатов, станций сжижения, и везде где нужна высокая мощность для привода компрессоров и насосов. Например, газовая турбины Siemens SGT300 в виде двигателя привода оборудования, реализует высокую мощность на валу до 9 МВт или 12000 л.с. при 5750 – 11500 – 12075 об/мин. За счет высоких оборотов до 12000 об/мин, для привода компрессора или насоса газовой турбине не требуется редуктор, при этом привод универсальный, и подходит к работе в составе технологического оборудования с разными оборотами без использования редуктора. Таким образом, двухвальная газовая турбина SGT-300 разработана как универсальное и надежное решение для применений, где требуется гибкость в работе с переменной скоростью и нагрузкой, особенно в нефтегазовой и перерабатывающей промышленности.

Основные преимущества двухвальной конструкции газовых турбин:

•Независимое управление скоростью: Ключевое отличие заключается в том, что турбина, приводящая компрессор (турбина газогенератора), и турбина, вырабатывающая полезную мощность (силовая турбина), механически не связаны и вращаются на разных, независимых валах. Это позволяет силовой турбине работать с переменной скоростью, в то время как газогенератор может поддерживать оптимальный режим работы.
•Высокий пусковой момент: Для запуска больших компрессоров или насосов, которые являются типичной нагрузкой в нефтегазовой отрасли, требуется очень высокий крутящий момент при низкой скорости вращения. Двухвальная турбина может обеспечить этот высокий "момент срыва" (stall torque), что затруднительно для одновальной конструкции.
•Гибкость привода: Она идеально подходит для механических приводов (например, компрессоров и насосов), где требуется изменение скорости вращения в зависимости от технологического процесса. Одновальные турбины, напротив, жестко привязаны к скорости нагрузки (например, 3000 или 3600 об/мин для генератора электроэнергии), что ограничивает их гибкость.
•Улучшенная работа на частичных нагрузках (Off-Design Performance): Двухвальная схема демонстрирует лучшую эффективность и производительность при отклонении от расчетного (оптимального) режима работы.
•Упрощенный запуск: Поскольку при запуске турбины необходимо раскрутить только вал газогенератора (с меньшей инерцией), требуется стартер меньшей мощности по сравнению с одновальной турбиной, где приходится прокручивать весь агрегат вместе с нагрузкой.

Двухвальная конструкция обеспечивает эксплуатационную гибкость, что делает ее предпочтительным выбором для таких применений, как привод компрессоров на газопроводах, морские силовые установки и другие механические приводы с переменной нагрузкой. Для генерации электроэнергии, где требуется постоянная скорость вращения, часто используют более простую и дешевую одновальную конструкцию.

Регулирование оборотов силовой турбины (Siemens, GE, Solar) основано на принципе изменения количества энергии, подаваемой на турбину, что достигается главным образом путем управления подачей топлива в камеру сгорания основного (газогенераторного) двигателя.

•Принцип регулирования: Турбина имеет двухвальную конструкцию, состоящую из газогенератора (включающего компрессор и турбину компрессора) и отдельной силовой турбины (свободной турбины), которая механически не связана с валом компрессора.

•Изменение подачи топлива: Основной метод регулирования — это точное дозирование количества топлива, подаваемого в камеру сгорания. Электронная система управления (СУ) регулирует положение основного и первичного газовых регулирующих клапанов.

•Управление газогенератором: Путем изменения количества топлива система управления регулирует скорость вращения газогенератора. Это, в свою очередь, определяет массовый расход и температуру горячих газов, поступающих на свободную силовую турбину.

•Регулирование оборотов силовой турбины: Увеличение расхода и энергии газов, поступающих на силовую турбину, приводит к увеличению ее мощности и, как следствие, скорости вращения (и наоборот).

•Обратная связь: Электронный регулятор постоянно отслеживает фактическую скорость вращения силовой турбины с помощью датчиков и сравнивает ее с заданным значением. На основе этой обратной связи система управления корректирует подачу топлива для поддержания требуемых оборотов или выходной мощности.

•Переменные направляющие лопатки компрессора (VGV): Это не напрямую регулирует силовую турбину, за счет направляющих лопаток в компрессоре. Они используются для обеспечения устойчивой и эффективной работы газогенератора в широком диапазоне режимов, что косвенно поддерживает стабильность всего процесса регулирования.

Таким образом, система управления оборотами силовой турбины динамически балансирует подачу топлива и параметры газогенератора для точного контроля скорости вращения (и выходной мощности) свободной силовой турбины в соответствии с требованиями нагрузки (например, для генерации электроэнергии с постоянной частотой или для привода компрессоров с переменной скоростью).
