Поршневые двигатели для газового хранилища Caterpillar G3616 Wartsila 20V34 MAN 18V-32/40. Газопоршневые двигатели для привода компрессоров CAT GCM34 Caterpillar G3600 G3616 G3612 G3608 G3606, газопоршневой привод Superior 16SGTD на попутном нефтяном газе MAN Caterpillar MWM Waukesha MTU MAN B&W, Wärtsilä-Sulzer газовые моторы привода газоперекачивающих агрегатов CAT G3300 G3400 G3500 G3600, газопоршневые двигатели большой мощности для перекачки газа в магистральных газопроводах и для привода насосов и компрессоров для сжатия сжижения и компримирования газа JENBACHER J612 J616 J620 J624 J920 FleXtra, Waukesha 16V-275GL.

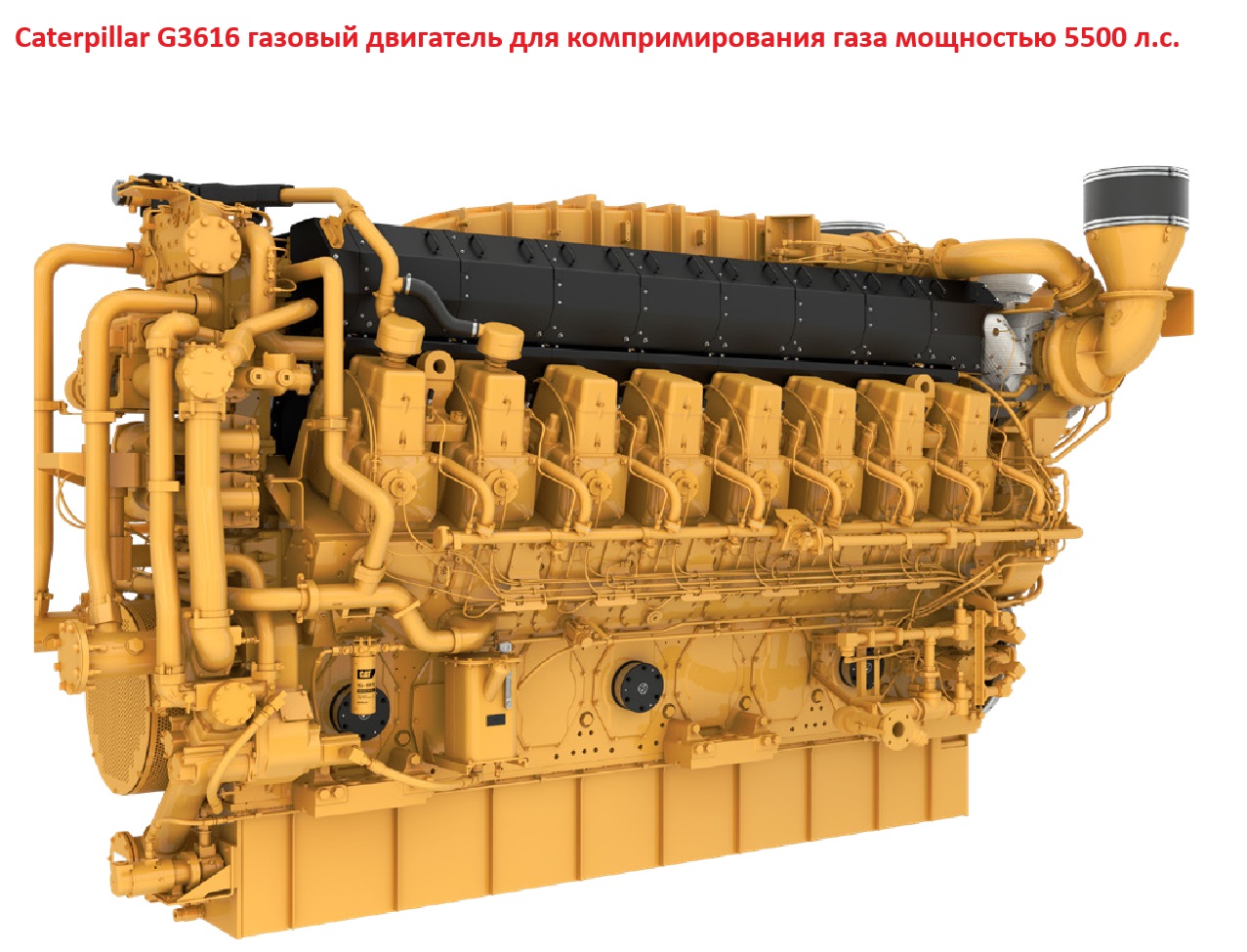

Поршневые двигатели (ПД) обеспечивают эксплуатационную гибкость, что позволяет использовать их в качестве привода для поршневого компрессора. Они могут изменять рабочую скорость вращения, необходимую для привода компрессора, во всем диапазоне коэффициентов расхода газа. Кроме того, рабочий диапазон скоростей ПД близок к диапазону скоростей соответствующего по размеру поршневого компрессора. Для соединения двигателя и компрессора не требуется редуктор или другое оборудование для согласования скоростей вращения. Поршневые двигатели имеют высокий тепловой КПД, что снижает стоимость их эксплуатации. Caterpillar предлагает два больших семейства поршневых двигателей, работающих на природном газе, – Cat G3600 и Cat GCM34. Они полностью соответствуют требованиям, предъявляемым к современным хранилищам газа. Их стандартные характеристики допускают эксплуатацию в условиях высоких температур окружающего воздуха без существенного снижения мощности. Двигатели обеих конструкций обеспечивают постоянный крутящий момент в широком диапазоне скоростей вращения и высокую топливную экономичность. В семействе двигателей Cat G3600 предлагаются 6-, 8-, 12- и 16-цилиндровые модели мощностью от 1,3 до 3,7 МВт при частоте вращения 1000 об/мин. С начала появления (в 1991 г.) они получили широкое распространение благодаря гибкости, эффективности и надежности. В настоящее время в мире находится в эксплуатации более 1600 установок. Двигатели Cat G3600 широко используются в Северной Америке для компримирования газа на магистральных газопроводах и в подземных хранилищах газа. В семействе Cat GCM34 предлагаются 12- и 16-цилиндровые модели мощностью от 4,5 до 6,1 МВт при 750 об/мин. Представленные в 2000 г. двигатели GCM созданы с использованием проверенных технологий семейства G3600 – они имеют преимущества этого семейства при больших мощностях. Модель этого ряда создана на основе судового дизельного двигателя М32 производства MaK (в настоящее время Caterpillar Motoren). Она разработана в сотрудничестве с Caterpillar Motoren, при этом был использован более чем 50-летний опыт Caterpillar в создании газовых двигателей. Результатом стала успешная разработка конструкции камеры сгорания, процесса горения газовой смеси, а также системы управления зажиганием и процессом горения. Как и Cat G3600, модель GCM используется на газовых хранилищах Северной Америки. Хранилище Jefferson Island Storage & Hub (JISH) находится вблизи южного побережья США, в г. Эрат. Оно расположено возле точки ввода природного газа трубопровода Henry Hub. Хранилище состоит из двух бывших соляных выработок, объединенный объем которых составляет 260 млн м3, при этом предполагаемый объем рабочего газа примерно 195 млн м3. Пропускная способность составляет около 20 млн м3 отбора и 10 млн м3 подачи в день [1]. Система коллекторов хранилища JISH связана с восьмью трубопроводами, а также имеет доступ к газопроводу Henry Hub через трубопровод Sabine [1]. Газокомпрессорные установки, первоначально поддерживавшие работу единственного газохранилища, были установлены в 1993 г. Два газовых двигателя Waukesha AT27GL приводят в действие двухступенчатые шестиходовые рамные компрессоры HOS (Dresser-Rand). Аналогичная третья установка была введена в эксплуатацию через год. В связи с использованием для газохранилища второй соляной выработки, в конце 1990-х годов был установлен газовый двигатель Cat G3612, который приводит в действие компрессор HOS (фото 1, 2). В 2005 г. была смонтирована другая установка, состоящая из двигателя Cat G16CM34 и двухступенчатого шестиходового поршневого компрессора JGV-6 компании Ariel (фото 3, 4). Реконструкция оборудования обеспечила оптимальные возможности хранилища по подаче и отбору газа.
