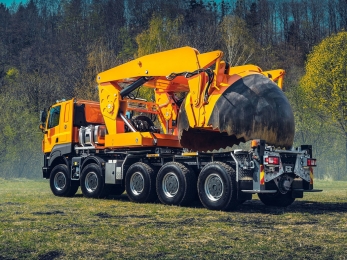

Optimal-3000 на шасси TATRA выкапыватель деревьев

Самоходный агрегат для пересадки деревьев серии Optimal Opitz 3000 предназначен для механизации выкапывания деревьев с последующей транспортировкой их и пересадкой. Машина для пересадки деревьев Optimal или автомобиль для эвакуации деревьев и леса на шасси Tatra использует технологию полной погрузки дерева на платформу с помощью подъемно-сдвижной платформы, с использованием специализированного погрузочного манипулятора и поворотной телескопической выдвижной стрелы для выкапывания ствола дерева с корнями и погрузки дерева на грузовую платформу.

Optimal как система для обеспечения быстрой эвакуации дерева используется для вытаскивая и выкапывания стволов деревьев и корней (с комом материнской земли, корневая система полностью сохраняется) и последующей транспортировки дерева вместе с комом земли к месту высадки, с последующей посадкой дерева на месте высадки, корректировка его положения. Optimal Opitz 3000 имеет следующие характеристики выкапывания: диаметр режущего блока - 3000 мм., глубина выемки - 2000 мм., диаметр ствола для пересадки 35 см., вес выкапываемого дерева до 10 тонн. Конструкция в виде готового модуля-надстройки включает в себя подрамник, на котором смонтирован поворотный стол со специальным манипулятором. Поворотный стол перемещается вдоль подрамника по специальным направляющим. Устройство для пересадки деревьев представляет собой самопогрузчик с качающимся порталом П-образного типа, шарнирно соединённый с платформой, который смонтирован на поворотном круге. Перед началом работ устройство сдвигается в корму. Механизм для вытаскивания из грунта деревьев, позволяет и перевозку, и погрузку с разгрузкой ствола дерева массой до 10 тонн. Рабочий орган машины работают по принципу специальной ложки, в виде двух полусфер, по типу тех, что используются для создания шарика из мороженого, при этом форма земляного кома выглядит как идеальное полушарие. Полусферы имеют механизм размыкания, для завода челюстей вокруг дерева. Челюсти смыкаются с помощью движения полусфер к друг другу. В итоге они замыкаются, а внутри их остаются корни дерева. Автомобиль-самопогрузчик контейнеровоз оборудован выдвижными гидравлическими опорами, действующими при выполнении погрузочно-разгрузочных работ и обеспечивающими устойчивость машины и разгрузку ее ходовой части. Работа оборудования обеспечивается гидравлической станцией для обеспечения работы всех длинно-ходовых гидроцилиндров двустороннего действия. Особенность самовыкапывателя деревьев - это сам поворотный стол, который позволяет четко ориентировать исполнительное копающее устройство, а также позволяет развернуть корневую системы на 180 градусов, что вместе с устройством для перемещения стола на раме шасси допускает оптимальное расположение груза на автомобиле. В случае изготовления специального шасси с корытообразной выемкой в центре рамы, возможно низкое размещение груза для того, чтобы вписаться в верхний габарит при доставке дерева на большое расстояние.

Колесное самоходное шасси-носитель выкапывателя деревьев Optimal-Vertrieb Opitz серии 3000 является самым большим серийным механизмом среди техники для пересадки деревьев и леса. При этом машина выполнена в рамках дорожного габарита, т.е. может ездить по дорогам общего пользования без ограничений. Для мобильности выбрана модель грузового автомобиля, усиленная, многоосная и внедорожная - TATRA PHOENIX на пяти осях с приводом колёс 10х8. Само шасси специально спроектировано для монтажа агрегата для пересадки деревьев. Шасси Татра специальное, с длинной базой, построенное на концепции Татра в составе несущей рамы трубы и независимой подвески всех колёс с помощью технологии качающихся полуосей. Привод колёс на первые и две последние оси по схеме привода 10х8. Ошиновка всех колес односкатная, на дорожных или внедорожных шинах. Двигатель дизельный PACCAR MX13 мощностью 375 кВт. В составе трансмиссии используется либо механическая, либо гидромеханическая автоматическая коробка переключения передач. Шасси Татра позволяет реализовать все возможности устройства Tree Spade, сама работа по выкапыванию дерева, особенно большого размера как правило происходит не на твёрдой поверхности. Шасси с использованием пяти осей и большого количества вращающихся колёс позволяет передвижение по пересечённой местности.
