Несамоходный кран FAUN SLT70 Crane

92.262899.7057

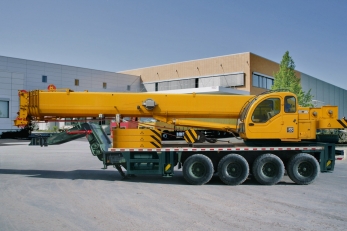

Купить прицепной подъемный кран

Технические характеристики

  • Снаряженный вес

    55 тн

  • Мощность

    180 л.с.

  • Производитель

    FAUN

  • Грузоподъемность

    70 тн

Кран стрелового типа (англ. Jib type crane) на прицепном шасси производства FAUN, представляет собой грузоподъемный пневмоколесный автокран, построенный на базе внедорожного полуприцепа, который для смены рабочей позиции сцепляется с седельным тягачом. Основной элемент грузоподъемной машины, телескопическая удлиняемая стрела грузоподъемностью 70 тонн, с максимальным вылетом стрелы 42 метра. Дополнительно стрела автокрана оснащается решетчатым удлинителем с дополнительным вылетом плюс 15.1 метр. Стреловой краны относятся к группе универсальных кранов, предназначенных для подачи строительных конструкций и материалов на строящиеся объекты, а также для механизации погрузочно-разгрузочных работ на складах. В процессе монтажных работ их используют для поддержания конструкций при их закреплении на месте монтажа. Кроме того, прицепные внедорожные краны широко применяются: на строительстве мостов; при погрузочно-разгрузочных, монтажных работах с различными конструкциями. В энергетическом строительстве: в зависимости от мощности электростанции краны могут выполнять функции основного монтажного механизма (на объектах малой мощности), либо вспомогательного (на объектах средней и большой мощности) при монтаже основного энергетического оборудования. При монтаже вспомогательных объектов (химводоочистка, эстакады трубопроводов и пр.) самоходные краны становятся главным монтажным механизмом. Автокран с допустимой нагрузкой семьдесят тонн так же используется как автокран-эвакуатор на бездорожье, для выполнения эвакуации полуприцеп оснащается тяговой и эвакуационной лебёдкой на поворотный платформе крана, что позволяет подать тягу под нужным углом к азимуту. Кран на базе полуприцепа может работать как автономный стационарный грузоподъемный строительный кран.


Шасси полуприцепа имеет четырёхосную ходовую часть на специальной внедорожной подвеске с активной системой контроля уровня пола. Все оси имеют односкатную ошиновку на крупногабаритных шинах размерностью 445/65 R22.5. Для повышения проходимости и манёвренности все оси имеют систему поворота с приводами от сцепного пальца. Возможна установка арочных внедорожных шин, и установка системы колесно-гусеничного хода, что позволяет сцеплять полуприцеп с гусеничным тягачом. Полуприцеп с крановой установкой, для перемещения в пространстве, сцепляется с седельными тягачами, характеристики которых определяют целевое направление эксплуатации применительно к шасси носителю. Тягач с формулой колес 6х4 сцепленный с крановой прицепной установкой имеет возможность быстро и эффективно передвигаться на магистральных дорогах. Для перевозки крановой установки по грунтовым и технологическим дорогам, применяется тягачи с приводом колес 8х6 и 6х6. Мощные тяжелые тягачи с широкой колеей и приводом 8х8, значительно повышают вездеходные возможности кранового автопоезда, позволяя эксплуатировать прицепной автокран в любых дорожных и климатических условиях.

Подробные характеристики



FAUN Trailer Mounted Crane 70 крановая установка

Грузоподъемность максимальная, тн / на вылете, м

70 / 2
Максимальный грузовой момент главной секции стрелы, тм 231
Габаритные размеры автокрана ДхШхВ, мм 12850х3150х3815
Масса автокрана, включая противовес (14.5 тонн), кг 55000
Телескопирование груза, кг 10000
Радиус обметания минимальный, м 4
Количество секций стрелы 5
Углы наклона стрелы в пределах -2° до 75° градусов
Сечение стрелы овоидное
Материал стрелы сталь Weldox 900/960
Длина главной секции стрелы, м 11,7
Вылет стрелы, м 42
Длина гуська удлинителя 15.1
Досягаемость по высоте оголовка стрелы, м 45
Досягаемость по высоте с удлинителем, м 61
Угол отклонения удлинителя
0, 15, и 30 градусов
Лебедка HOIST Cutaway
Тип

двух скоростная с планетарным редуктором и мокрым многодисковым тормозом.

Тяговое усилие лебедки, кг 7500
Скорость навивки троса в три слоя, м/мин
120

Скорость вращения крановой установки, об/мин

1.6

Максимальный опорный контур аутригеров, мм

7500х7200

Скорость подъема груза главной лебедкой, м/мин
36.8
Привод крана автономный
Двигатель
Mercedes-Benz OM403 мощностью 200 л.с.
Масса противовеса, кг 14500
Главный насос Hamworthy
Производительность гидросистемы, л/мин
520
Давление в гидросистеме, psi
3500
Объем масла в гидросистеме, л 600
Kassbohrer KRUPP FAUN SLT характеристики шасси

Тип: полуприцеп с высокой рамой, усиленной конструкции для эксплуатации в паре с колёсными или гусеничными тягачами. Область эксплуатации трала тяжеловоза: сильно пересечённая местность I-V категории при температуре окружающего воздуха от -60° до +60° по Цельсию.

Нагрузка на ССУ тягача, кг

16000

Дорожный просвет, мм

420

Высота платформы min-max, мм

1180-1380

Оси

Зависимого типа на поперечной неразрезной балке, марки FAUN-WERKE серии 9217301 для особо тяжелых условий эксплуатации.

Количество осей

4

Подвеска колес

Комбинированная рессорно-гидравлическая с использование двух балансиров для объединения каждой пары осей.

Поворотный шкворень

3,5" (90 мм)

Ошиновка

Односкатная

Шины

445/65 R22.5 (18 R22.5) SL PR 20

Диски стальные неразборные 14x22,5


FAUN SLT 70 Crane - легкий мобильный прицепной кран имеет передвижную несамоходную конструкцию, с самоподъемным устройством в виде телескопирования стрелы и подъема установки за счет встроенной гидравлической станции. Главный элемент установки это полноповоротная установка, в составе которой телескопическая стерла с выдвигаемым оголовком, которая позволяет осуществлять погрузочно-разгрузочные работы на разных дистанциях, с возможностью телескопирования грузов. Управление краном осуществляется из кабины оператора. В кормовой части установки расположен силовой агрегат и гидравлическая аппаратура, а так же противовес. Стрела имеет грузовой момент достаточный для оперирования грузом массой 70 тонн в радиусе 3 метров от центра поворотного устройства. Высота подъема груза составляет 42 метра, плюс гусек удлинитель с итоговой высотой 60 метров. Для стабилизации крана в силовую конструкцию установку входит опорные устройства с размахом опор 7.5х7.2 метра. Крановая телескопическая установка имеет собственную силовую базу, которая установлена на прицепное устройство с собственной рамой и осями.
