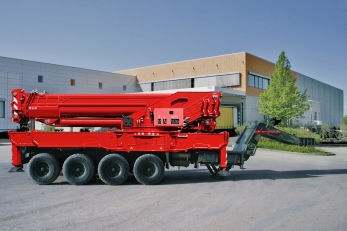

Прицепной кран EuroGru на платформе внедорожного полуприцепа FAUN обладает преимуществами использования в условиях сильнопересеченной местности, что сказывается на ареале эксплуатации. Задача полуприцепа с крановой грузоподъемной установкой - грузоподъемные работы на бездорожье, в лесистой и горной местности, связанные с монтажом газовых и нефтяных магистралей, при ликвидации чрезвычайных ситуаций, при спасательных и эвакуационных работах. Прицепной кран на шасси прицепа оснащен телескопической стрелой, способной поднять груз массой до 200 тонн, с максимальным вылетом до 22 метра по высоте. Кран оснащен противовесом 35 тонн, что позволяет по радиусу обметания стрелой 6 метров подымать груз массой 140 тонн, а на горизонтальном вылете 16 метров стрела допускает нагрузку 21 тонну. Установка прицепного типа имеет автономную систему снабжения гидравлического оборудования, что позволяет использовать грузоподъёмное оборудования без тягача.
Шасси носитель прицепного крана имеет пневмоколесную платформу специального типа, с расчетом эксплуатации в тяжелых условиях бездорожья в составе тягового устройства - седельного тягача, или специального тягового трактора. В том числе полуприцеп может быть использован в составе гусеничного автопоезда, что резко повышает возможности автокрана по преодолению бездорожья. Трал носитель имеет четыре оси, с управляемыми колесами и систему управления давлением в шинах. Подвеска полуприцепа носителя крана активная, рессорно-гидравлическая, с односкатной ошиновкой на крупногабаритных внедорожных шинах. Под заказ ходовая часть прицепного крана может быть дополнена гусеничными траками для повышения проходимости.
FAUN Trailer Mounted Crane 200.23 крановая установка |
|
---|---|
Грузоподъемность максимальная, тн / на вылете, м |
200 / 3,2 |
Максимальный грузовой момент главной секции стрелы, кН*м | 6600 |
Габаритные размеры автокрана ДхШхВ, мм | 12850х3150х3815 |
Масса автокрана, включая противовес (35 тонн), кг | 63000 |
Радиус обметания минимальный, м | 4 |
Время подъема стрелы на максимальный угол, сек |
95 |
Время опускания стрелы в транспортное положение, сек |
45 |
Количество секций стрелы | 4 |
Углы наклона стрелы в пределах | -2° до 75° градусов |
Сечение стрелы | овоидное |
Материал стрелы | сталь Weldox 900/960 |
Длина главной секции стрелы, м | 6,44 |
Вылет стрелы, м | 18,64 |
Длина гуська удлинителя | 11 |
Досягаемость по высоте оголовка стрелы, м | 23 |
Досягаемость по высоте с удлинителем, м | 34 |
Угол отклонения удлинителя |
0, 15, и 30 градусов |
Лебедка | HOIST Cutaway |
Тип |
Двух скоростная с планетарным редуктором и мокрым многодисковым тормозом. |
Тяговое усилие лебедки, кг | 25000 |
Скорость навивки троса в три слоя, м/мин |
120 |
Скорость вращения крановой установки, об/мин |
2 |
Максимальный опорный контур аутригеров, мм |
7970х8010 |
Скорость подъема груза главной лебедкой, м/мин |
120 |
Скорость подъема груза вспомогательной лебедкой, м/мин | 110 |
Привод крана | автономный |
Двигатель |
Mercedes-Benz OM403 мощностью 200 л.с. |
Масса противовеса, кг | 35000 |
Главный насос | Hamworthy |
Производительность гидросистемы, л/мин |
520 |
Давление в гидросистеме, psi |
3500 |
Объем масла в гидросистеме, л | 1200 |
Kassbohrer KRUPP FAUN SLT характеристики шасси |
|
---|---|
Тип: полуприцеп с высокой рамой, усиленной конструкции для эксплуатации в паре с колёсными или гусеничными тягачами. Область эксплуатации трала тяжеловоза: сильно пересечённая местность I-V категории при температуре окружающего воздуха от -60° до +60° по Цельсию. |
|
Нагрузка на ССУ тягача, кг |
16000 |
Дорожный просвет, мм |
420 |
Высота платформы min-max, мм |
1180-1380 |
Оси |
Зависимого типа на поперечной неразрезной балке, марки FAUN-WERKE серии 9217301 для особо тяжелых условий эксплуатации. |
Количество осей |
4 |
Подвеска колес |
Комбинированная рессорно-гидравлическая с использование двух балансиров для объединения каждой пары осей. |
Поворотный шкворень |
3,5" (90 мм) |
Ошиновка |
Односкатная |
Шины |
445/65 R22.5 (18 R22.5) SL PR 20 |
Диски | стальные неразборные 14x22,5 |
