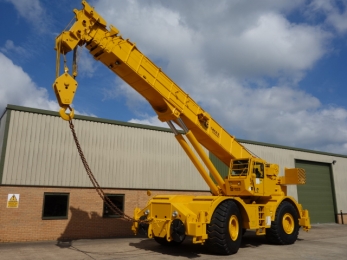

Короткобазный кран Grove RT875 4x4 Rough Terrain Crane относится к пневмоколесным самоходным грузоподъемным механизмам, с использованием классической компоновки для категории кранов Rough Terrain. Компоновка мобильного короткобазного внедорожного автокрана базируется на основных требованиях для таких грузоподъемных крановых устройств: высокая проходимость, манёвренность, компактность. Все классические черты крана Grove RT875 базируются на требованиях проходимости, для чего используется короткая, но мощная рама, которая не бояться изгибающих нагрузок, и две приводные оси, что дает малую длину и как следствие отличные показатели агротехнических просветов, и наделяет автокран на спецшасси отличной надежностью. Спецшасси короткобазной крановой машины Grove RT875 означает что в конструкции используется опорно-несущая или интегральная рама, на которой установлена поворотная платформа телескопической стрелы. В отличии от кранов city, которые так же короткобазные, внедорожные краны имеют больший запас прочности, и более мощную ходовую часть. Благодаря короткой базе и обеим ведущим и управляемым осям краны эти отличаются высокой маневренностью и проходимостью, что позволяет использовать их на грунтовых площадках и в стесненных условиях с неподготовленным, разбитым подъездом, куда полноразмерному автокрану затруднительно въехать и маневрировать. Ошиновка данного крана односкатная с колесами большого размера 29.5 R25, как правило, с шинами повышенной проходимости, потому западные производители называют этот класс кранов rough terrain (для труднопроходимой местности). Один мост крана крепится к раме, второй - на балансирной подвеске с активными гидравлическими стойками. Жесткая сварная коробчатая рама шасси устойчива к скручивающим усилиям. Общий с крановой установкой двигатель установлен в заднем свесе шасси и в транспортном положении служит своего рода противовесом выдающейся вперед стрелы. Опоры применяют выдвижные. Кабина, из которой управляют крановой установкой и шасси, установлена на поворотной платформе.
Грузоподъемность крана составляет 75 тонн (семьдесят пять тонн), на вылете 3.05 метра. При этом телескопическая стрела на полном выдвижении на длину 34.7 метра, позволяет допустить нагрузку в 24.5 тонны. Угол наклона стрелы обеспечивается в пределах от -4 до 80 градусов. Зона работы 360 градусов. В движении автокран способен перевести на стреле груз массой 50 тонн, выполняя работы кранов типа PICK&CARRY. Под заказ, стрела крана оснащается удлинителями, как телескопического типа с дополнительной длиной от 10 до 17.7 метра, так и решетчатым гуськом длиной 10 метров. При совместном использовании усилителей доступна высота подъема груза до 62.7 метра. В качестве привода колес и гидравлического оборудования крана используется промышленный дизель Cummins 6CTA мощностью 250 л.с. Коробка переключения передач с 6 ступенями хода и реверсом, оснащена интегрированной раздаточной коробкой для распределения мощности между осями по формуле 4х4. На твердых дорогах кран использует привод 4х2.
Grove RT875 крановая установка |
|
---|---|
Грузоподъемность максимальная, кг / на вылете, м |
68000 / 3 |
Скорость подъема, м/мин |
170 |
Лебедка | HOIST Cutaway |
Тяговое усилие лебедки, кг | 7400 |
Скорость вращения крановой установки, об/мин |
2,3 |
Подъем стрелы, сек |
20 |
Опускание стрелы, сек |
28 |
Длина первой стрелы, м |
11 |
Количество секций стрелы | 4 |
Вылет стрелы, м | 34,7 |
Гусек, м | 10-17.5 (углы наклона 15 и 30) |
Длина троса, м | 245 |
Диаметр троса, мм | 19 |
Усилие разрыва троса, кг/мм.кв | 190 |
Главный насос | Hamworthy |
Производительность первой секции насоса, л/мин |
250 |
Производительность второй секции насоса, л/мин | 350 |
Производительность вспомогательного насоса, л/мин | 120 |
Давление в гидросистеме, bar | 250 |
Объем масла в гидросистеме, л | 850 |
GROVE 4х4 all terrain crane |
|
---|---|
Тип: внедорожный грузонесущий автокран вездеход на шасси Grove с усиленной конструкцией и колесной формулой 4х4, с блокировкой межосевых и межколесных дифференциалов. |
|
Габаритные размеры ДхШхВ, мм |
13856х3683х3810 |
Колесная база, мм |
4318 |
Дорожный просвет под передним мостом/задним, мм |
520/520 |
Снаряженный вес, кг |
50740 |
Максимальная скорость, км/ч | 55 |
Максимальное тяговое усилие, kN (тонн) | 145 (15) |
Угол въезда/съезда, в градусах° | 30/34 |
Угол рампы (угол переката) в градусах° | 145 |
Преодолеваемый уклон, в градусах° | 50 |
Передний мост, марка/нагрузка, кг |
Kessler LT |
Задний мост, марка/нагрузка, кг |
Kessler LT |
Передаточное число главной передачи | 10,46:1 |
Колеса (шины и диски) |
Michelin XLB 29.5 R25 |
ДВИГАТЕЛЬ Cummins C8,3 |
|
Тип: 4-х тактный, рядный 6 цилиндровый, водяного охлаждения, с турбонаддувом и промежуточным охлаждением воздуха. Установлен моторный тормоз. |
|
Марка, модель |
Cummins C8,3 |
Объем цилиндров, л |
8,3 |
Диаметр цилиндра/ход поршня, мм | 114/135 |
Степень сжатия | 17,5:1 |
Мощность, л.с./об.мин |
250/2200 |
Крутящий момент, Nm/об.мин |
1650/1200-1600 |
Объем масла в двигателе, л | 22 |
Объем охлаждающей жидкости, л | 60 |
Объем топлива в баке, л | 382 |
ТРАНСМИССИЯ Dana-Clark R28825 |
|
Тип привода: по колесной формуле 4х4, с подключаемым передним мостом, и блокировкой межосевых и межколесных дифференциалов |
|
Коробка передач, марка-модель |
Dana-Clark R28000 R28825 |
Тип |
Гидромеханическая, полуавтоматическая |
Количество передач вперед/назад |
6/6 |
Гидротрансформатор | DANA-Clark C320 CL323,5 |
Передаточное отношение, min-max | 1:1-3:1 |
Раздаточная коробка, тип |
Dana-Clark R28825-6 интегрированная с АКПП |
Тип включения переднего моста |
пневматический |
Количество передач |
2 |
Объем масла, л | 32 |
РУЛЕВОЕ УПРАВЛЕНИЕ |
|
Марка-модель |
ZF Servocom 8098 |
Радиус поворота, м | 10 |
С приводом на 4 колеса, полностью гидростатическое ZF 8098, с приводом на силовые гидроцилиндры двойного действия. В систему встроены гидроаккумуляторы давления для резервирования управления. |
|
ТОРМОЗНОЕ УПРАВЛЕНИЕ |
|
Тип привода |
Пневматический |
Воздушный компрессор | HOLSET SS296 |
Марка, модель | Perrot Jurid S46 ASI |
Тип тормозного механизма |
Барабанный |
Размеры барабанов передние/задние, мм | 500х180/410х180 |
Дополнительно выведены 2 линии прицепа. Объем воздушных ресиверов суммарный 140 литров. |
|
ЭЛЕКТРООБОРУДОВАНИЕ |
|
Напряжение, В |
24 |
Генератор, В/А |
28/100 |
Аккумуляторная батарея, количество/емкость А/ч |
2/225 |
